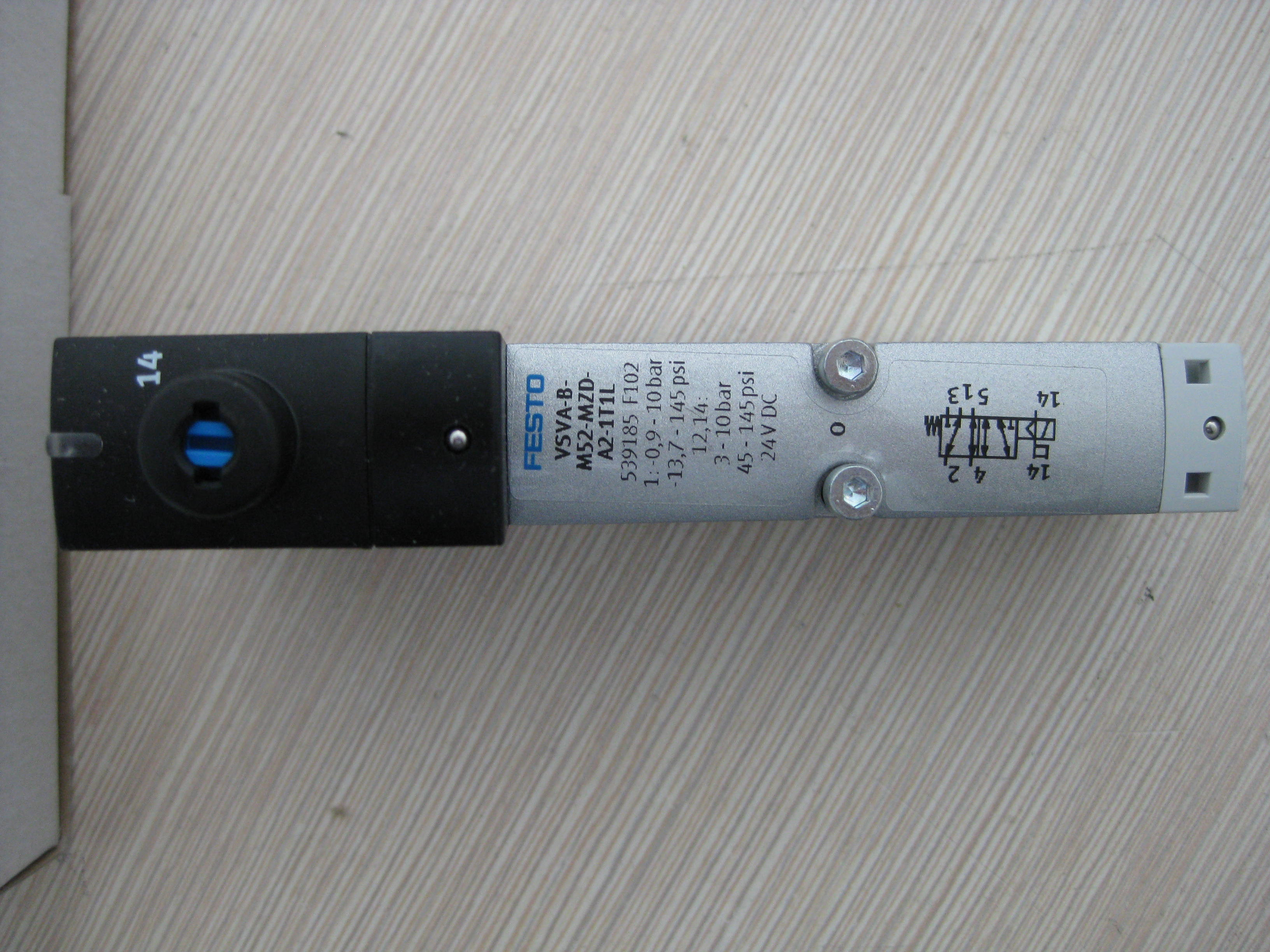

FESTO电磁阀539185VSVA-B-M52-MZD-A2-1T1L

上海天筹 FESTO，FESTO气缸,FESTO电磁阀,FESTO过滤器,FESTO减压阀，FESTO磁性开关，FESTO压力计，FESTO传感器FESTO防爆阀,FESTO缓冲器，FESTO流体阀，FESTO马达.FESTO手动阀，FESTO线性滑台，FESTO组合机械手，FESTO卡爪，FESTO浮动接头，FESTO气动元件,上海FESTO代理——上海天筹

FESTO电磁阀539185VSVA-B-M52-MZD-A2-1T1L部分型号：

539156 VSVA-B-B52-ZD-A1-1T1L
539143 VSVA-B-B52-ZD-A1-2AT1L
539182 VSVA-B-B52-ZD-A2-1T1L
539169 VSVA-B-B52-ZD-A2-2AT1L
543696 VSVA-B-B52-ZD-D1-1T1L
543683 VSVA-B-B52-ZD-D1-2AT1L
560818 VSVA-B-B52-ZD-D2-1T1L
560799 VSVA-B-B52-ZD-D2-2AT1L
539157 VSVA-B-D52-ZD-A1-1T1L
539144 VSVA-B-D52-ZD-A1-2AT1L
539183 VSVA-B-D52-ZD-A2-1T1L
539170 VSVA-B-D52-ZD-A2-2AT1L
543697 VSVA-B-D52-ZD-D1-1T1L
543684 VSVA-B-D52-ZD-D1-2AT1L
560819 VSVA-B-D52-ZD-D2-1T1L
560800 VSVA-B-D52-ZD-D2-2AT1L
539158 VSVA-B-M52-AZD-A1-1T1L
539145 VSVA-B-M52-AZD-A1-2AT1L
539184 VSVA-B-M52-AZD-A2-1T1L
539171 VSVA-B-M52-AZD-A2-2AT1L
543698 VSVA-B-M52-AZD-D1-1T1L
543685 VSVA-B-M52-AZD-D1-2AT1L
560820 VSVA-B-M52-AZD-D2-1T1L
560801 VSVA-B-M52-AZD-D2-2AT1L
539159 VSVA-B-M52-MZD-A1-1T1L
560742 VSVA-B-M52-MZD-A1-1T1L-ANC
560743 VSVA-B-M52-MZD-A1-1T1L-ANP
560723 VSVA-B-M52-MZD-A1-1T1L-APC
560724 VSVA-B-M52-MZD-A1-1T1L-APP
570850 VSVA-B-M52-MZD-A1-1T1L-APX-0.5
539146 VSVA-B-M52-MZD-A1-2AT1L
539185 VSVA-B-M52-MZD-A2-1T1L
573203 VSVA-B-M52-MZD-A2-1T1L-ANP
573202 VSVA-B-M52-MZD-A2-1T1L-APP
573201 VSVA-B-M52-MZD-A2-1T1L-APX-0.5
539172 VSVA-B-M52-MZD-A2-2AT1L
543699 VSVA-B-M52-MZD-D1-1T1L
543686 VSVA-B-M52-MZD-D1-2AT1L
560821 VSVA-B-M52-MZD-D2-1T1L
560802 VSVA-B-M52-MZD-D2-2AT1L
560728 VSVA-B-P53AD-ZD-A1-1T1L
539162 VSVA-B-P53C-ZD-A1-1T1L
539149 VSVA-B-P53C-ZD-A1-2AT1L
539188 VSVA-B-P53C-ZD-A2-1T1L
539175 VSVA-B-P53C-ZD-A2-2AT1L
543702 VSVA-B-P53C-ZD-D1-1T1L
543689 VSVA-B-P53C-ZD-D1-2AT1L
560824 VSVA-B-P53C-ZD-D2-1T1L
560805 VSVA-B-P53C-ZD-D2-2AT1L
560727 VSVA-B-P53ED-ZD-A1-1T1L
539161 VSVA-B-P53E-ZD-A1-1T1L
539148 VSVA-B-P53E-ZD-A1-2AT1L
539187 VSVA-B-P53E-ZD-A2-1T1L
539174 VSVA-B-P53E-ZD-A2-2AT1L
543701 VSVA-B-P53E-ZD-D1-1T1L
543688 VSVA-B-P53E-ZD-D1-2AT1L
560823 VSVA-B-P53E-ZD-D2-1T1L
560804 VSVA-B-P53E-ZD-D2-2AT1L
8000464 VSVA-B-P53F-ZD-D1-1T1L
8000465 VSVA-B-P53F-ZD-D2-1T1L
539160 VSVA-B-P53U-ZD-A1-1T1L
539147 VSVA-B-P53U-ZD-A1-2AT1L
539186 VSVA-B-P53U-ZD-A2-1T1L
539173 VSVA-B-P53U-ZD-A2-2AT1L
543700 VSVA-B-P53U-ZD-D1-1T1L
543687 VSVA-B-P53U-ZD-D1-2AT1L
560822 VSVA-B-P53U-ZD-D2-1T1L
560803 VSVA-B-P53U-ZD-D2-2AT1L
561149 VSVA-B-T22C-AZD-A1-1T1L
561150 VSVA-B-T22C-AZD-A1-2AT1L
561155 VSVA-B-T22C-AZD-A2-1T1L
561156 VSVA-B-T22C-AZD-A2-2AT1L
561340 VSVA-B-T22C-AZD-D1-1T1L
561341 VSVA-B-T22C-AZD-D1-2AT1L
560831 VSVA-B-T22C-AZD-D2-1T1L
560812 VSVA-B-T22C-AZD-D2-2AT1L
561153 VSVA-B-T22CV-AZD-A1-1T1L
561154 VSVA-B-T22CV-AZD-A1-2AT1L
561159 VSVA-B-T22CV-AZD-A2-1T1L
561160 VSVA-B-T22CV-AZD-A2-2AT1L
561344 VSVA-B-T22CV-AZD-D1-1T1L
561345 VSVA-B-T22CV-AZD-D1-2AT1L
539150 VSVA-B-T32C-AZD-A1-1T1L
539137 VSVA-B-T32C-AZD-A1-2AT1L
539176 VSVA-B-T32C-AZD-A2-1T1L
539163 VSVA-B-T32C-AZD-A2-2AT1L
543690 VSVA-B-T32C-AZD-D1-1T1L
543677 VSVA-B-T32C-AZD-D1-2AT1L
560825 VSVA-B-T32C-AZD-D2-1T1L
560806 VSVA-B-T32C-AZD-D2-2AT1L
539153 VSVA-B-T32F-AZD-A1-1T1L
539140 VSVA-B-T32F-AZD-A1-2AT1L
539179 VSVA-B-T32F-AZD-A2-1T1L
539166 VSVA-B-T32F-AZD-A2-2AT1L
543693 VSVA-B-T32F-AZD-D1-1T1L
543680 VSVA-B-T32F-AZD-D1-2AT1L
560828 VSVA-B-T32F-AZD-D2-1T1L
560809 VSVA-B-T32F-AZD-D2-2AT1L
539154 VSVA-B-T32H-AZD-A1-1T1L
539141 VSVA-B-T32H-AZD-A1-2AT1L
539180 VSVA-B-T32H-AZD-A2-1T1L
539167 VSVA-B-T32H-AZD-A2-2AT1L
543694 VSVA-B-T32H-AZD-D1-1T1L
543681 VSVA-B-T32H-AZD-D1-2AT1L
560829 VSVA-B-T32H-AZD-D2-1T1L
560810 VSVA-B-T32H-AZD-D2-2AT1L
539151 VSVA-B-T32N-AZD-A1-1T1L
539138 VSVA-B-T32N-AZD-A1-2AT1L
539177 VSVA-B-T32N-AZD-A2-1T1L
539164 VSVA-B-T32N-AZD-A2-2AT1L
543691 VSVA-B-T32N-AZD-D1-1T1L
543678 VSVA-B-T32N-AZD-D1-2AT1L
560826 VSVA-B-T32N-AZD-D2-1T1L
560807 VSVA-B-T32N-AZD-D2-2AT1L
539152 VSVA-B-T32U-AZD-A1-1T1L
539139 VSVA-B-T32U-AZD-A1-2AT1L
539178 VSVA-B-T32U-AZD-A2-1T1L
539165 VSVA-B-T32U-AZD-A2-2AT1L
543692 VSVA-B-T32U-AZD-D1-1T1L
543679 VSVA-B-T32U-AZD-D1-2AT1L
560827 VSVA-B-T32U-AZD-D2-1T1L
560808 VSVA-B-T32U-AZD-D2-2AT1L
539155 VSVA-B-T32W-AZD-A1-1T1L
539142 VSVA-B-T32W-AZD-A1-2AT1L
539181 VSVA-B-T32W-AZD-A2-1T1L
539168 VSVA-B-T32W-AZD-A2-2AT1L
543695 VSVA-B-T32W-AZD-D1-1T1L
543682 VSVA-B-T32W-AZD-D1-2AT1L
560830 VSVA-B-T32W-AZD-D2-1T1L
560811 VSVA-B-T32W-AZD-D2-2AT1L

FESTO电磁阀539185VSVA-B-M52-MZD-A2-1T1L

上海天筹 FESTO，FESTO气缸,FESTO电磁阀,FESTO过滤器,FESTO减压阀，FESTO磁性开关，FESTO压力计，FESTO传感器FESTO防爆阀,FESTO缓冲器，FESTO流体阀，FESTO马达.FESTO手动阀，FESTO线性滑台，FESTO组合机械手，FESTO卡爪，FESTO浮动接头，FESTO气动元件,上海FESTO代理——上海天筹


FESTO电磁阀539185VSVA-B-M52-MZD-A2-1T1L系列参数：

特性                                       特性
阀功能                                  5/2 单电控
驱动类型                                   电气的
宽度                                       18 mm
标准额定流量                              550 l/min
工作压力                               -0.9 ... 10 bar
设计结构                                  活塞滑块
复位类型                                  机械弹簧
防护等级                                    IP65
                                            NEMA 4
授权                                       CSA (OL)
                                  c UL us - Recognized (OL)
排气功能                                   可节流
                                      - 通过流量控制板
                                      - 通过单个底座
密封原则                                    软性
装配位置                                    任意
手控装置                                   位置锁定
                                             推
                                           被覆盖
先导类型                                 由先导控制
先导气源                                   外置的
                                           内置的
流动方向                                    任意
有关强制动力的说明                  切换频率至少一周一次
工作状态显示                                 LED
先导压力                                3 ... 10 bar
阀的流量                                  750 l/min
安装在单个底座上的阀的流量                600 l/min
气压冷凝水阀佳的流量                    700 l/min
通过气动方式连接起来的阀的流量             550 l/min
切换时间，关闭                              38 ms
切换时间，打开                              12 ms
持续通电率                                  100%
逻辑为0的大正向测试脉冲                1,500 μs
逻辑为1的大负向测试脉冲                 800 μs
额定工作电压 DC                           24 V
线圈的特性参数                         24V DC: 1,6W
电泳强度                                  2.5 kV
污染等级                                    3
许用压力波动                             +/- 10 %
工作介质                      压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明    可以使用经过润滑的压缩空气 (一旦使用后要求
                                 一直使用经过润滑的压缩空气)
耐腐蚀等级                                 CRC  2
先导介质                    压缩空气符合ISO8573-1:2010 [7:4:4]
环境温度                                   -5 ... 50 °C
抗震性  运输应用测试，   强度等级 2 ，符合 FN 942017-4 和 EN 60068-2-6标准
耐冲击性                            震动测试 SG2 和 FN/EN
产品重量                                      163 g
电连接                                         4针
                                              插头
根据                                      ISO 15407-2
安装类型                                    在底座上
先导气口12/14            气路板模块, 规格 18 mm 符合ISO 15407-2
先导排气口82/84                              可选
                                        采用管道方式
                                           非管道式
气动连接, 气口 1  气路板模块, 规格 18 mm 符合ISO 15407-2
气动连接, 气口 2  气路板模块, 规格 18 mm 符合ISO 15407-2
气动连接, 气口 3  气路板模块, 规格 18 mm 符合ISO 15407-2
气动连接, 气口 4  气路板模块, 规格 18 mm 符合ISO 15407-2
气动连接, 气口 5  气路板模块, 规格 18 mm 符合ISO 15407-2
材料备注                                 符合 RoHS
密封件的材料信息                               FPM
                                               NBR
外壳的材料信息                               压铸铝
                                               PA
螺钉的材料数据                                  钢
                                            经过电镀
