产品名称：AVENTICS(安沃驰)微型气缸系列1321602000
产品型号：1321602000
产品特点：上海天筹-AVENTICS(安沃驰)-AVENTICS气缸-AVENTICS阀岛-AVENTICS换向阀-AVENTICS传感器-AVENTICS流量阀-AVENTICS节流阀-AVENTICS压力调节阀-AVENTICS气爪-上海天筹
AVENTICS(安沃驰)微型气缸系列1321602000的详细资料：

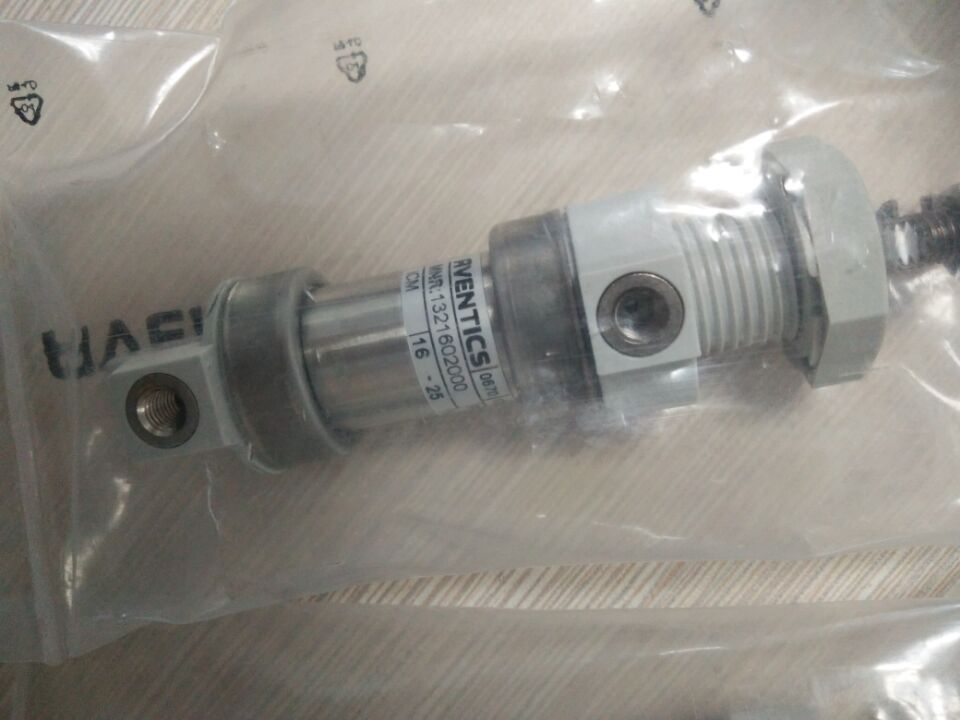

AVENTICS(安沃驰)微型气缸系列1321602000
上海天筹-AVENTICS(安沃驰)-AVENTICS气缸-AVENTICS阀岛-AVENTICS换向阀-AVENTICS传感器-AVENTICS流量阀-AVENTICS节流阀-AVENTICS压力调节阀-AVENTICS气爪-上海天筹
AVENTICS(安沃驰)微型气缸系列1321602000型号：
1320801000 1322002000
1321001000 1321201000
1321601000 1322001000
R404056204 R402001534
R402001217 R402001222
1320802000 1321002000
1321202000 1321602000
R404050535 R404050958
R402001399 R402001018
R412019436 R404051299
1320805000 1321005000
1321205000 1321605000
R404069622 R404050901
R404052041 R404051300
1320808000 1321008000
1321208000 1321608000
1321210000 1321610000
R404052590 1322012000
1322016000 1322005000
R404050903 R402001221
R404008665 R402001220
1322501000 R404059486
R404052262 R402001401
R404062718 R404051563
1322502000 1323202000
R404050434 R404052299
R404009112 R402001229
R404050929 R404062567
1322505000 1323205000
R402001223 R404051858
R404055008 1322008000
1322508000 1323208000
1322510000 1323210000
1322512000 1323212000
1322516000 1323216000
R402001225 1323220000
R404050418 R402001226
R404058499 R404009040
R404008358 R404058773
R404050620 1322010000
AVENTICS(安沃驰)微型气缸系列1321602000
上海天筹-AVENTICS(安沃驰)-AVENTICS气缸-AVENTICS阀岛-AVENTICS换向阀-AVENTICS传感器-AVENTICS流量阀-AVENTICS节流阀-AVENTICS压力调节阀-AVENTICS气爪-上海天筹
活塞- ? AM BE BF CD D E EE EW FV KK KV KW L
+0/-2 H11 d13
8 12 M12x1,25 14 4 7.5 12 M5 8 14 M4 17 7 7
10 12 M12x1,25 14 4 8 12 M5 8 16 M4 17 7 7
12 16 M16x1,5 20 6 10 13.5 M5 12 20 M6 24 7 9
16 16 M16x1,5 20 6 12 14 M5 12 24 M6 24 7 9
20 20 M22x1,5 22 8 15 18 G1/8 16 30 M8 30 8 12
25 27 M22x1,5 22 8 17 18 G1/8 16 34 M10x1,25，30 8 12
32 32 M30x1,5 29 10 22,5 24 G1/8 26 46 M10x1,25 41 11 13
活塞- ? MM MR N NL NV OF1) WF XC
±1,2 ±1
8 4 5 5 12 3 4,5 16 64
10 4 5 5 12 3 4,5 16 64
12 6 7,5 5 7 4 10 22 62
16 6 7,5 5 6 4 10 22 58
20 8 10 8 7 6 10 24 73
25 10 10 8 6,5 8 10 23 72
32 12 15 10 10,5 11 14 38 98
压缩空气连接尺寸 内螺纹
工作压力范围 2 bar / 10 bar
环境温度范围 -20°C / +70°C
介质温度范围 -20°C / +70°C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 mg/m3
确定活塞推力的压力 6,3 bar
材料:
气缸管子 不锈钢
活塞杆 不锈钢
前端盖板 聚甲醛
后盖 聚甲醛
连接螺纹 不锈钢
密封 丙烯树胶
锁紧环螺母 聚酰胺
用于活塞杆的特殊螺母 不锈钢
防尘圈 聚氨酯
润滑物 ISO 21469 (NSF-H1)
