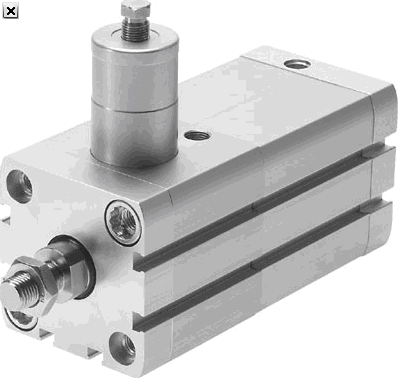

FESTO带有夹紧装置的标准气缸ADN-KP系列
ADN-KP系列

标准或非标准气缸，带有集成的或是外接的夹紧单元或固定单元
缸径 20, 25, 32, 40, 50, 63, 80, 100 mm
行程 10...500 mm
输出力141...4712 N
位置感测
固定式缓冲
内螺纹
外螺纹。
技术参数 - 紧凑型气缸 ADN-40- -KP- - 548209

  特性  特性
行程  10 - 400 mm
活塞直径  40 mm
活塞杆螺纹  M10x1,25
基于标准  ISO 21287
缓冲  P: 两端带弹性缓冲环/板
装配位置  任何
夹紧的类型以及动作的方向  位于两端
活塞杆末端  阴螺纹
设计结构  活塞
活塞杆
气缸缸筒
位置检测  用于接近式传感器
Variants  K2:带外螺纹活塞杆型
K5: 活塞杆采用特殊螺纹
K8:延长活塞杆型
TL: 激光焊接标牌
工作压力  3 - 10 bar
工作模式  双作用
工作介质  干燥压缩空气，经润滑或未经润滑
耐腐蚀等级 CRC  2
环境温度  -10 - 80 °C
在终端位置的冲击能量  0.7 J
6 bar时的理论作用力，回复行程  633 N
6 bar时的理论作用力，进程  754 N
0 mm行程时的移动质量  173 g
每10 mm 行程所增加的重量  45 g
0 mm行程时的基本重量  789 g
每 10 mm 行程的附加质量系数  16 g
安装类型  具有内（阴）螺纹
带附件
气动连接  G1/8
盖子的材料信息  锻造铝合金
阳极氧化处理
活塞杆的材料信息  高合金钢
气缸缸筒的材料信息  锻造铝合金
光滑处理
