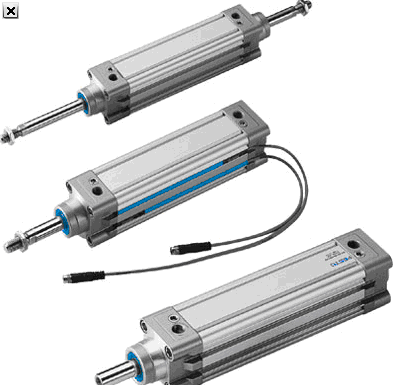

FESTO带夹紧装置的标准气缸 DNC-KP系列
DNC-KP系列

标准或非标准气缸，带有集成的或是外接的夹紧单元或固定单元
直径 32, 40, 50, 63, 80, 100, 125 mm
行程 10 … 2 000 mm
输出力 483 … 7 363 N
位置感测
固定或可调缓冲
阴螺纹
阳螺纹.
技术参数 - 标准气缸 DNC-50- - - 163366




  特性  特性
行程  2 - 2,000 mm
活塞直径  50 mm
活塞杆螺纹  M16x1,5
基于标准  ISO 15552 (以前还包括VDMA 24652, ISO 6431, NF E49 003.1, UNI 10290)
缓冲  P: 两端带弹性缓冲环/板
PPV: 两端带可调的气缓冲
装配位置  任何
设计结构  活塞
活塞杆
位置检测  无
用于接近式传感器
Variants  CT: 不含黄铜和PTFE
终端位置锁定， 两端位置
ELH: 后侧带端位锁
ELV: 前侧带端位锁
K10: 运行性能经过改善
K2:带外螺纹活塞杆型
K3:带内螺纹活塞杆型
K5: 活塞杆采用特殊螺纹
K7: 活塞杆带外六角
K8:延长活塞杆型
KP: 活塞杆夹紧单元
Q: 方形活塞杆
R3: 所有的气缸外表面符合防腐蚀等级 KBK3 (具有较强的防腐蚀能力)
R8: 防尘设计
S10: 慢速型（活塞持续慢速运动）
S11: 低摩擦
S2: 双出活塞杆型
S20: 中空活塞杆型
耐热密封型，温度达 150?C
TT: 低温型
V1: 单电控电磁阀, 安装在右侧, 未驱动时活塞杆处于回缩状态
V2: 单电控电磁阀, 安装在右侧, 未驱动时活塞杆处于前伸状态
V3: 双电控电磁阀, 安装在右侧, 未驱动时活塞杆处于回缩状态
V4: 单电控电磁阀, 安装在左侧, 未驱动时活塞杆处于回缩状态
V5: 单电控电磁阀, 安装在左侧, 未驱动时活塞杆处于前伸状态
V6: 双电控电磁阀, 安装在左侧, 未驱动时活塞杆处于回缩状态
单端活塞杆
防止扭转/导向  方形活塞杆
工作压力  0.1 - 12 bar
工作模式  双作用
ATEX 种类  II 2 GD
ATEX标识  II 2 GD c T4 T120°C
ATEX环境温度  -20°C <= Ta <= +60°C
工作介质  过滤压缩空气
CE 符号 (参见符合的标准)  根据 EU-Ex 防爆指导原则 (ATEX)
耐腐蚀等级 CRC  2
3
环境温度  -40 - 120 °C
授权  Germanischer Lloyd
6 bar时的理论作用力，回复行程  990 N
6 bar时的理论作用力，进程  990 - 1,178 N
安装类型  具有内（阴）螺纹
带附件
气动连接  G1/4
材料备注  不含有黄铜和PTFE
气缸缸筒的材料信息  锻造铝合金
