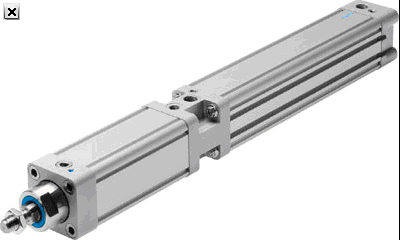

FESTO带夹紧单元的气缸 DNCKE系列
DNCKE系列

标准或非标准气缸，带有集成的或是外接的夹紧单元或固定单元
缸径 40, 63, 100 mm
行程 10 … 2,000 mm
输出力 754到4712 N
位置感测
可调缓冲
外螺纹
技术参数 - 带夹紧单元的气缸 DNCKE-40- -PPV-A - 526482


  特性  特性
行程  10 - 2,000 mm
活塞直径  40 mm
基于标准  ISO 15552 (以前还包括VDMA 24652, ISO 6431, NF E49 003.1, UNI 10290)
缓冲  PPV: 两端带可调的气缓冲
装配位置  任何
夹紧的类型以及动作的方向  位于两端
由弹簧夹紧，由压缩空气释放
设计结构  活塞
活塞杆
型材缸筒
位置检测  用于接近式传感器
Variants  单端活塞杆
工作压力  0.6 - 10 bar
小释放压力  3.8 bar
工作模式  双作用
工作介质  干燥压缩空气，经润滑或未经润滑
耐腐蚀等级 CRC  0
环境温度  -20 - 80 °C
缓冲长度  20 mm
静态保持力  1,300 N
6 bar时的理论作用力，回复行程  633 N
6 bar时的理论作用力，进程  754 N
0 mm行程时的移动质量  500 g
每10 mm 行程所增加的重量  45 g
0 mm行程时的基本重量  2,340 g
每 10 mm 行程的附加质量系数  16 g
安装类型  带附件
气动连接  G1/4
盖子的材料信息  压铸铝
锻造铝合金
密封件的材料信息  NBR
TPE-U(PU)
外壳的材料信息  锻造铝合金
活塞杆的材料信息  热处理钢
