这类气缸，由于它们结构上的特点(例如将多个驱动器串联连接), 可以在没有位置感测功能或是控制器介入的情况下实现多个规定的位置
直径: 25, 40, 63和100 mm
位置感测
固定缓冲
内螺纹
外螺纹

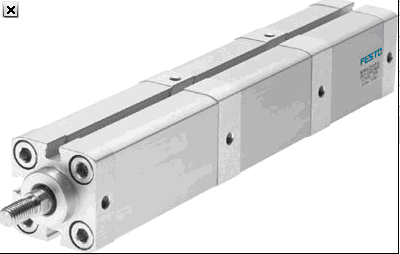

多位置气缸 众多配置选项供用户选择. 符合 ISO 21287, 用于位置感测， 活塞杆上采用外螺纹或是内螺纹.
技术参数 - 多位置气缸 ADNM-25- - - 539695

  特性  特性
活塞直径  25 mm
后一个气缸位置的可能行程  1 - 1,000 mm
中间位置的可能行程  1 - 200 mm
基于标准  ISO 21287
缓冲  P: 两端带弹性缓冲环/板
装配位置  任何
设计结构  活塞
活塞杆
型材缸筒
多可实现的中间位置数量  5
所有单个行程的大总和  1,000 mm
位置检测  用于接近式传感器
Variants  EX: EX 防爆等级 (ATEX)
K2:带外螺纹活塞杆型
K5: 活塞杆采用特殊螺纹
K8:延长活塞杆型
耐热密封型，温度达 150?C
TL: 激光焊接标牌
工作压力  0.8 - 10 bar
工作模式  双作用
工作介质  干燥压缩空气，经润滑或未经润滑
耐腐蚀等级 CRC  2
环境温度  -20 - 120 °C
6 bar时的理论作用力，回复行程  247 N
6 bar时的理论作用力，进程  295 N
安装类型  可选
具有内（阴）螺纹
带附件
气动连接  M5
盖子的材料信息  锻造铝合金
阳极氧化处理
密封件的材料信息  TPE-U(PU)
外壳的材料信息  锻造铝合金
阳极氧化处理
活塞杆的材料信息  高合金钢
