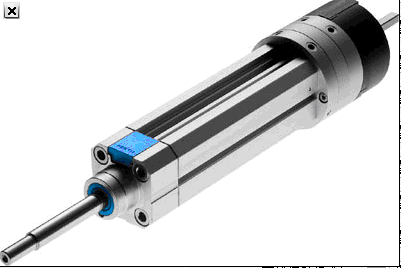

FESTO直线摆动组合缸 DSL系列
DSL系列

驱动器，具有另外可控制的功能方向

直径 16, 20, 25, 32, 40 mm
行程 10 … 200 mm
输出力 102 … 660 N
摆动角度 0 … 270?位置感测
双出活塞杆.
直线摆动组合缸 位 置 感 测, 摆 动 与 直 线 运 动 分 别 独 立 可 控. 摆 动 角 度 0 ° - 270 °, 无 级 可 调
技术参数 - 直线摆动组合缸 DSL-20-25-270-P-S20-CC-KF - 177186


  特性  特性
缓冲角度  12 deg
旋转角度调整范围  270 deg
行程  25 mm
活塞直径  20 mm
摆动角度  238 deg
缓冲  CC: 两端带液压缓冲器
P: 两端带弹性缓冲环/板
装配位置  任何
精密调节  1.5 deg
工作模式  双作用
设计结构  旋转叶片
位置检测  用于电感式传感器
用于接近式传感器
Variants  S20: 中空活塞杆型
防止扭转/导向  带有滚珠轴承导向
工作压力  2.5 - 8 bar
大冲击速度  500 mm/s
6 bar时的大摆动频率  1 Hz
工作介质  干燥压缩空气，经润滑或未经润滑
环境温度  -10 - 60 °C
缓冲长度  5 mm
6 bar时的扭矩  2.5 Nm
6 bar时的理论作用力，回复行程  120.5 N
6 bar时的理论作用力，进程  158 N
允许的质量惯性矩  0.0012 kgm2
每10 mm 行程所增加的重量  52 g
0 mm行程时的基本重量  1,220 g
产品重量  1,220 g
安装类型  可选
夹在 T-槽中
具有外（内）螺纹
气动连接  M5
盖子的材料信息  锻造铝合金
阳极氧化处理
密封件的材料信息  TPE-U(PU)
外壳的材料信息  锻造铝合金
光滑处理
活塞杆的材料信息  热处理钢
