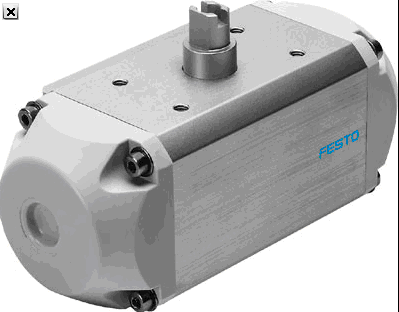

FESTO Copar摆动驱动器 DRD系列
DRD系列

规格1 … 880
扭矩 7 … 8800 Nm
摆动角度 0 … 90?法兰面连接孔样式 ISO 5211
连接面连接孔的样式符合 NAMUR标准，用于连接符合 VDI/VDE 3845标准的电磁阀/传感器盒.
摆动驱动器 双 作 用, 气 接 口 符 合 标 准 VDI/VDE 3845- 可 以 直 接 安 装 于 蝶 阀
技术参数 - 摆动驱动器 DRD-2-F04-C - 189837

  特性  特性
驱动器尺寸  2
法兰孔的样式  F04
摆动角度  90 deg
连接件接口符合标准  ISO 5211
缓冲  无缓冲
装配位置  任何
工作模式  双作用
设计结构  齿轮齿条机构
位置检测  无
阀的接口符合标准  VDI/VDE 3845 (NAMUR)
工作压力  2.5 - 10 bar
工作介质  干燥压缩空气，经润滑或未经润滑
耐腐蚀等级 CRC  4
环境温度  -20 - 80 °C
6 bar时的扭矩  16.2 Nm
6 bar时，每循环 0?90?0 的空气消耗  1.8 l
产品重量  600 g
主轴连接  V11
气动连接  底座
G1/8
材料备注  含有PWIS 物质
驱动轴的材料信息  铝
阳极氧化处理
盖子的材料信息  PA
密封件的材料信息  NBR
外壳的材料信息  铝
阳极氧化处理
