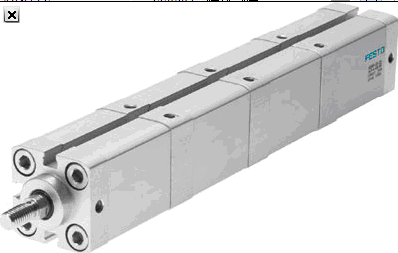

FESTO倍力气缸，基于 ISO 21287 ADNH系列
ADNH系列

强力气缸 众多配置选项供用户选择. 符合 ISO 21287, 用于位置感测， 活塞杆上采用外螺纹或是内螺纹
缸径 25, 40, 63, 100 mm
行程 1...150 mm
输出力542...18281 N
位置感测
固定式缓冲
内螺纹
外螺纹
技术参数 - 强力气缸 ADNH-25- - - 539691

  特性  特性
行程  1 - 150 mm
活塞直径  25 mm
基于标准  ISO 21287
缓冲  P: 两端带弹性缓冲环/板
装配位置  任何
工作模式  双作用
设计结构  活塞
活塞杆
型材缸筒
位置检测  用于接近式传感器
Variants  EX: EX 防爆等级 (ATEX)
K2:带外螺纹活塞杆型
K5: 活塞杆采用特殊螺纹
K8:延长活塞杆型
耐热密封型，温度达 150?C
TL: 激光焊接标牌
工作压力  0.8 - 10 bar
工作介质  干燥压缩空气，经润滑或未经润滑
耐腐蚀等级 CRC  2
环境温度  -20 - 120 °C
6 bar时的理论作用力，回复行程  247 N
6 bar时的理论作用力，进程  1,036 N
安装类型  可选
具有内（阴）螺纹
带附件
气动连接  M5
盖子的材料信息  锻造铝合金
阳极氧化处理
密封件的材料信息  TPE-U(PU)
外壳的材料信息  锻造铝合金
阳极氧化处理
活塞杆的材料信息  高合金钢
