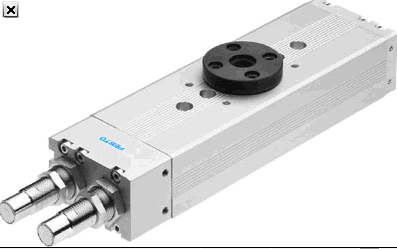

FESTO双作用摆动气缸 DRQD系列
DRQD系列

摆动驱动器 用于位置感测， 带可调液压缓冲器和能补偿间隙的齿轮系统. 能源接口位于右侧

规格 6, 8, 12, 16, 20, 25, 32, 40, 50 mm
扭矩 0.16 ... 50 Nm
摆动角度 0 ... 360?
位置感测
可调节式缓冲
用于搬运和装配的系统产品.
技术参数 - 摆动驱动器 DRQD-16-180-YSRJ-A-AR-FW - 540455

  特性  特性
尺寸  16
旋转角度调整范围  -20 - 6 deg
摆动角度  0 - 180 deg
缓冲  液压缓冲器, 硬性特征曲线, 可调节
装配位置  任何
设计结构  齿轮齿条机构
位置检测  用于接近式传感器
工作压力  2 - 10 bar
6 bar时的大摆动频率  1.8 Hz
工作模式  双作用
工作介质  过滤压缩空气
耐腐蚀等级 CRC  1
环境温度  -10 - 60 °C
6 bar时的扭矩  1.6 Nm
安装类型  可选
带通孔
具有内（阴）螺纹
气动连接  M5
材料备注  不含有黄铜和PTFE
驱动轴的材料信息  热处理钢
盖子的材料信息  铝
密封件的材料信息  NBR
TPE-U(PU)
外壳的材料信息  铝
