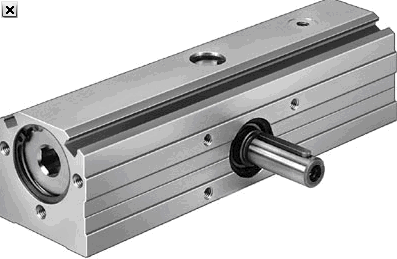

齿轮齿条式摆动气缸 DRQ系列
DRQ系列

摆动驱动器 位 置 感 测, 带 可 调 缓 冲 器 和 自 调 间 隙 的 齿 轮
规格 16, 20, 25, 40, 50, 63, 80, 100 mm
扭矩 0.5 ... 150 Nm
摆动角度 0 ... 360?
位置感测
固定式缓冲
中心轴.
技术参数 - 摆动驱动器 DRQ-20-90-PPVJ-A - 35204


  特性  特性
尺寸  20
缓冲角度  78.3 deg
旋转角度调整范围  -4 - 4 deg
摆动角度  90 deg
缓冲  PPV: 两端带可调的气缓冲
装配位置  任何
设计结构  齿轮齿条机构
位置检测  用于接近式传感器
工作压力  2.5 - 10 bar
6 bar时的大摆动频率  3.4 Hz
工作模式  双作用
工作介质  过滤压缩空气
环境温度  -10 - 60 °C
6 bar时的扭矩  1 Nm
允许的质量惯性矩  0.0003 kgm2
产品重量  730 g
安装类型  具有内（阴）螺纹
气动连接  M5
驱动轴的材料信息  Case-硬化钢
密封件的材料信息  NBR
TPE-U(PU)
