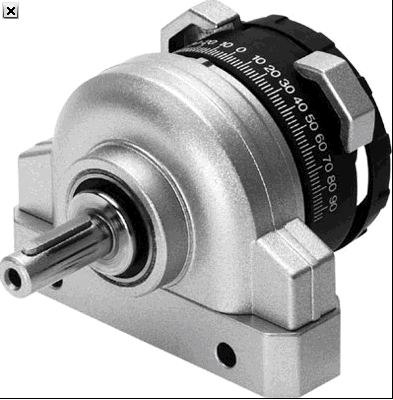

FESTO摆动驱动器DSR系列
DSR系列
摆动驱动器 叶 片 旋 转 原 理, 摆 动 角 度 无 级 可 调. 止 动 系 统 与 摆 动 叶 片 分 离, 因 此 冲 击 力 作 用 于 挡 块, 并 通 过 弹 性 塑 料 片 缓 冲
规格 10, 12, 16, 25, 32, 40 mm
扭矩 0.5 ... 20 Nm
摆动角度 0 ... 180?
位置感测
固定式缓冲

技术参数 - 摆动驱动器 DSR-12-180-P - 11909


  特性  特性
尺寸  12
缓冲角度  2.2 deg
旋转角度调整范围  0 - 180 deg
摆动角度  180 deg
缓冲  P: 两端带弹性缓冲环/板
装配位置  任何
工作模式  双作用
设计结构  旋转叶片
位置检测  无
工作压力  2 - 8 bar
6 bar时的大摆动频率  3 Hz
ATEX 种类  II 2 G
ATEX标识  II 2 G c T4
ATEX环境温度  -10°C <= Ta <= +60°C
工作介质  过滤压缩空气
CE 符号 (参见符合的标准)  根据 EU-Ex 防爆指导原则 (ATEX)
环境温度  -10 - 60 °C
6 bar时的扭矩  1 Nm
产品重量  200 g
安装类型  带通孔
气动连接  M5
驱动轴的材料信息  钢
镀镍
密封件的材料信息  NBR
