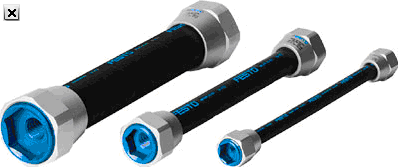

FESTO气动肌腱 MAS系列
MAS系列
规格10, 20, 40 mm
额定长度 40 … 9000 mm
活塞的输出力 0 … 6000 N
启动功能扩展配置软件

技术参数 - 气动肌腱 MAS-20- - - 534202


  特性  特性
尺寸  20
大收缩时的直径扩展  39 mm
行程  0 - 2,250 mm
带负载时的滞后  <=额定长度的2%
不带负载时的滞后  <=额定长度的2.5%
大收缩  额定长度的25%
大初始张力  额定长度的3%
额定长度  60 - 9,000 mm
在室温下呈放松状态  <=额定长度的3%
重复精度  <=额定长度的1%, 循环的
允许的平行度公差  <= 2 mm，假设额定长度为 400 mm
?.5% ，假设额定长度为400 mm以下
允许的角度公差  <= 1 deg
装配位置  任何
设计结构  可收缩试验膜片
工作压力  0 - 6 bar
工作模式  单作用
拉的动作
工作介质  压缩空气，经过滤，未润滑
过滤、已润滑的压缩空气
耐腐蚀等级 CRC  2
环境温度  -5 - 60 °C
大自由悬挂附加负载  80 kg
大工作压力时的理论肌肉能量  1,500 N
6 bar时的理论作用力  1,500 N
每1 m 长度的增加重量  178 g
0 m长度时的产品重量  238 g
锁紧螺母的材料信息  锻造铝合金
中性阳极氧化
材料备注  不含有黄铜和PTFE
含有PWIS 物质
法兰的材料信息  锻造铝合金
蓝色阳极氧化
轴套的材料信息  钢
经过电镀
隔膜的材料信息  AR
CR
