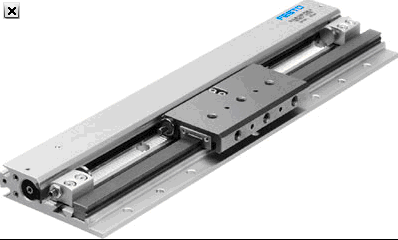

FESTO直线导向驱动单元 SLG系列
SLG系列

直径 8, 12, 18 mm
行程 100 … 900 mm
输出力 30… 153 N
位置感测
固定缓冲
导向 派生形式
- 球轴承导向
－ 普通轴承

技术参数 - 无杆气缸 SLG-12- - - 187855


  特性  特性
行程  100 - 700 mm
活塞直径  12 mm
缓冲  P: 两端带弹性缓冲环/板
液压缓冲器, 硬性特征曲线
装配位置  任何
导向  循环滚珠轴承导向
多可实现的中间位置数量  4
驱动器原理  正-锁定 (槽)
位置检测  用于接近式传感器
Variants  拉
工作压力  2 - 8 bar
工作模式  双作用
工作介质  压缩空气，经过滤，未润滑
过滤、已润滑的压缩空气
耐腐蚀等级 CRC  1
环境温度  -10 - 60 °C
6 bar时的理论作用力，回复行程  68 N
6 bar时的理论作用力，进程  68 N
每 10 mm 行程的附加质量系数  18 g
其它可用接口  参见产品图纸
气动连接  M3
材料备注  不含有黄铜和PTFE
盖子的材料信息  POM
密封件的材料信息  TPE-U(PU)
外壳的材料信息  铝
阳极氧化处理
