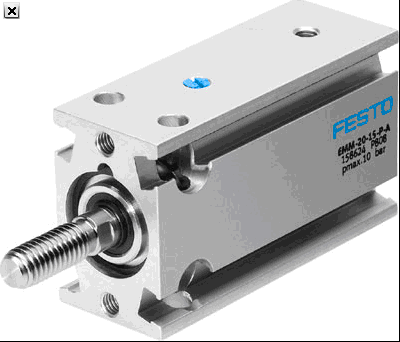

FESTO多面安装气缸EMM系列

EMM系列
穿壁式气缸: 可以直接通过螺纹旋紧在壳壁上的气缸.
穿壁式气缸: 无需安装元件（仅靠若干螺丝）就可以从一侧或几个侧面进行安装的气缸
缸径 10, 16, 20, 25, 32 mm
行程 5 … 50 mm
输出力 47到483 N
位置感测
固定式缓冲
外螺纹
紧凑型气缸 位 置 感 测, 多 种 安 装 方 式, 终 端 带 缓 冲 装 置
技术参数 - 紧凑型气缸 EMM-25-10-P-A - 158628

FESTO多面安装气缸EMM系列


  特性  特性
行程  10 mm
活塞直径  25 mm
缓冲  P: 两端带弹性缓冲环/板
装配位置  任何
工作模式  单作用
推的动作
设计结构  活塞
活塞杆
型材缸筒
位置检测  用于接近式传感器
Variants  单端活塞杆
工作压力  1.5 - 10 bar
工作介质  干燥压缩空气，经润滑或未经润滑
耐腐蚀等级 CRC  2
环境温度  -20 - 80 °C
驱动器安装时的紧固扭矩  8 Nm +10%
6 bar时的理论作用力  227 N
6 bar时的理论作用力，进程  227 N
安装类型  可选
带通孔
具有内（阴）螺纹
气动连接  M5
盖子的材料信息  黄铜
密封件的材料信息  TPE-U(PU)
外壳的材料信息  锻造铝合金
阳极氧化处理
活塞杆的材料信息  高合金钢, 耐腐蚀
