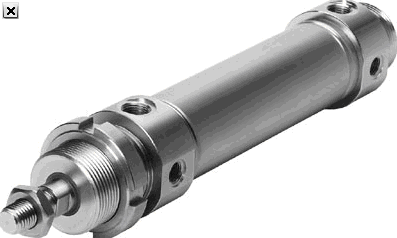

FESTO不锈钢圆形气缸 CRDSW系列, 公制
CRDSW系列

直径 32, 40, 50, 63 mm
行程 1 … 500 mm
输出力 483 … 1 870 N
位置感测
固定缓冲
阳螺纹.

圆形气缸 抗 酸 耐 腐 蚀,
用 于 非 接 触 式 感 测, 端 位 带 弹 性 缓 冲 环

技术参数 - 圆形气缸 CRDSW-40- -P-A - 160677


 FESTO不锈钢圆形气缸 CRDSW系列, 公制

  特性  特性
行程  10 - 500 mm
活塞直径  40 mm
基于标准  ISO 6431
缓冲  P: 两端带弹性缓冲环/板
装配位置  任何
设计结构  活塞
活塞杆
位置检测  用于接近式传感器
工作压力  1 - 10 bar
工作模式  双作用
ATEX 种类  II 2 GD
ATEX标识  II 2 GD c T4 T120°C
ATEX环境温度  -20°C <= Ta <= +60°C
工作介质  过滤压缩空气
CE 符号 (参见符合的标准)  根据 EU-Ex 防爆指导原则 (ATEX)
耐腐蚀等级 CRC  4
环境温度  -20 - 80 °C
6 bar时的理论作用力，回复行程  633 N
6 bar时的理论作用力，进程  754 N
每10 mm 行程所增加的重量  0.022 g
0 mm行程时的基本重量  1,460 g
安装类型  可选
具有外（内）螺纹
带附件
气动连接  G1/4
盖子的材料信息  高合金钢, 耐腐蚀
密封件的材料信息  TPE-U(PU)
外壳的材料信息  高合金钢, 耐腐蚀
活塞杆的材料信息  高合金钢, 耐腐蚀
