产品名称：FESTO扁平气缸DZH系列
产品型号：DZH系列
产品特点：无
FESTO扁平气缸DZH系列的详细资料：

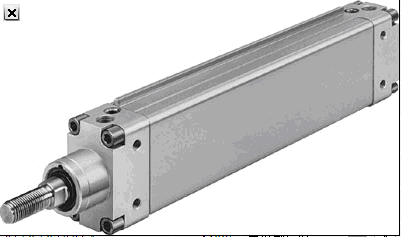

FESTO扁平气缸DZH系列
DZH系列
直径 16, 20, 25, 32, 40, 50, 63 mm
行程 10 … 1 000 mm
输出力 121 … 1 870 N
位置感测
可调缓冲
阳螺纹.
扁平型气缸 抗扭转, 用于接近式传感, 两端都具有可调式缓冲。多种安装方式, 带或不带辅助安装元件
技术参数 - 扁平型气缸 DZH-16-40-PPV-A - 151146
FESTO扁平气缸DZH系列
特性 特性
行程 40 mm
活塞直径 16 mm
当量直径
活塞杆的大角度偏移 +/- 3.1 deg
缓冲 PPV: 两端带可调的气缓冲
装配位置 任何
工作模式 双作用
设计结构 活塞
活塞杆
位置检测 用于接近式传感器
防止扭转/导向 椭圆形活塞
工作压力 1 - 10 bar
工作介质 干燥压缩空气，经润滑或未经润滑
耐腐蚀等级 CRC 2
环境温度 -20 - 80 °C
缓冲长度 14 mm
防旋转的大扭矩 0.5 Nm
6 bar时的理论作用力，回复行程 104 N
6 bar时的理论作用力，进程 121 N
每10 mm 行程所增加的重量 11 g
0 mm行程时的基本重量 140 g
安装类型 可选
具有内（阴）螺纹
带附件
气动连接 M5
盖子的材料信息 铝
密封件的材料信息 TPE-U(PU)
外壳的材料信息 铝
活塞杆的材料信息 高合金钢
DZH系列
直径 16, 20, 25, 32, 40, 50, 63 mm
行程 10 … 1 000 mm
输出力 121 … 1 870 N
位置感测
可调缓冲
阳螺纹.
扁平型气缸 抗扭转, 用于接近式传感, 两端都具有可调式缓冲。多种安装方式, 带或不带辅助安装元件
技术参数 - 扁平型气缸 DZH-16-40-PPV-A - 151146
FESTO扁平气缸DZH系列
特性 特性
行程 40 mm
活塞直径 16 mm
当量直径
活塞杆的大角度偏移 +/- 3.1 deg
缓冲 PPV: 两端带可调的气缓冲
装配位置 任何
工作模式 双作用
设计结构 活塞
活塞杆
位置检测 用于接近式传感器
防止扭转/导向 椭圆形活塞
工作压力 1 - 10 bar
工作介质 干燥压缩空气，经润滑或未经润滑
耐腐蚀等级 CRC 2
环境温度 -20 - 80 °C
缓冲长度 14 mm
防旋转的大扭矩 0.5 Nm
6 bar时的理论作用力，回复行程 104 N
6 bar时的理论作用力，进程 121 N
每10 mm 行程所增加的重量 11 g
0 mm行程时的基本重量 140 g
安装类型 可选
具有内（阴）螺纹
带附件
气动连接 M5
盖子的材料信息 铝
密封件的材料信息 TPE-U(PU)
外壳的材料信息 铝
活塞杆的材料信息 高合金钢
