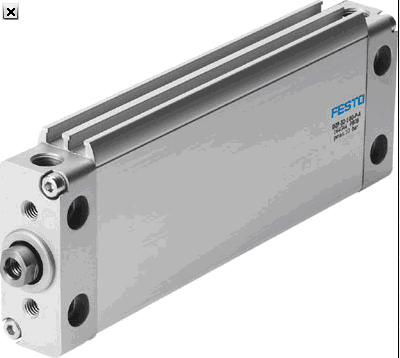

FESTO扁平型气缸DZF系列
DZF系列

扁平气缸，带或不带集成的防旋转措施
直径 12, 18, 25, 32, 40, 50, 63 mm
行程 10 …320 mm
输出力 68 … 1 870 N
位置感测
可调缓冲
阴螺纹
阳螺纹.
技术参数 - 扁平型气缸 DZF-25-25-P-A - 164028




  特性  特性
行程  25 mm
活塞直径  25 mm
当量直径
活塞杆的大角度偏移 +/-  1 deg
缓冲  P: 两端带弹性缓冲环/板
装配位置  任何
工作模式  双作用
设计结构  活塞
活塞杆
位置检测  用于接近式传感器
防止扭转/导向  椭圆形活塞
工作压力  1 - 10 bar
工作介质  干燥压缩空气，经润滑或未经润滑
耐腐蚀等级 CRC  2
环境温度  -20 - 80 °C
防旋转的大扭矩  0.5 Nm
6 bar时的理论作用力，回复行程  247 N
0 mm行程时的移动质量  40 g
每10 mm 行程所增加的重量  18 g
0 mm行程时的基本重量  168 g
每 10 mm 行程的附加质量系数  6 g
安装类型  可选
具有内（阴）螺纹
带附件
气动连接  M5
盖子的材料信息  锻造铝合金
密封件的材料信息  NBR
TPE-U(PU)
外壳的材料信息  铝
光滑处理
活塞杆的材料信息  高合金钢, 耐腐蚀
