FESTO短行程气缸AEVC系列
AEVC系列
直径 4, 6, 10, 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 mm
行程 2,5 … 25 mm
输出力 7,5 … 4 712 N
位置感测
固定缓冲
不带螺纹
阴螺纹
阳螺纹.

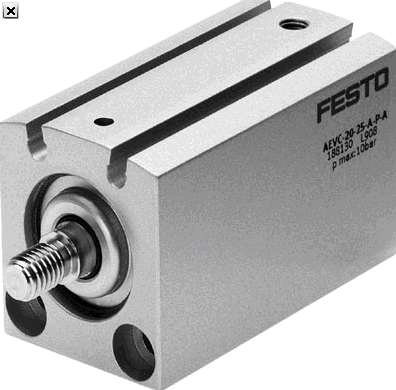

短行程气缸 用 于 非 接 触 式 感 测,
活 塞 杆 带 外 螺 纹
技术参数 - 短行程气缸 AEVC-16-10-A-P-A - 188103


FESTO短行程气缸AEVC系列

  特性  特性
行程  10 mm
活塞直径  16 mm
弹簧回复力，回缩  5 N
缓冲  P: 两端带弹性缓冲环/板
装配位置  任何
工作模式  单作用
推的动作
设计结构  活塞
活塞杆
位置检测  用于接近式传感器
工作压力  1.5 - 10 bar
工作介质  干燥压缩空气，经润滑或未经润滑
耐腐蚀等级 CRC  1
环境温度  -20 - 80 °C
6 bar时的理论作用力，进程  112 N
移动质量  17 g
产品重量  105 g
安装类型  可选
带通孔
带附件
气动连接  M5
材料备注  不含有黄铜和PTFE
盖子的材料信息  锻造铝合金
阳极氧化处理
密封件的材料信息  TPE-U(PU)
外壳的材料信息  锻造铝合金
阳极氧化处理
活塞杆的材料信息  高合金钢
