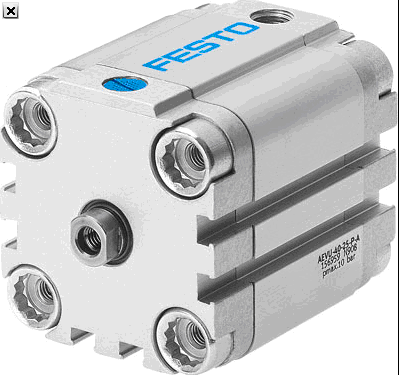

紧凑型气缸AEVU系列
AEVU系列

直径 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 mm
行程 1 … 400 mm
输出力 68 … 7 363 N
位置感测
固定缓冲
阴螺纹
阳螺纹.
紧凑型气缸 用 于 非 接 触 式 感 测,
活 塞 杆 带 内 螺 纹

紧凑型气缸AEVU系列
技术参数 - 紧凑型气缸 AEVU-63-10-P-A - 156964


  特性  特性
行程  10 mm
活塞直径  63 mm
缓冲  P: 两端带弹性缓冲环/板
装配位置  任何
工作模式  单作用
推的动作
活塞杆末端  阴螺纹
设计结构  活塞
活塞杆
位置检测  用于接近式传感器
Variants  单端活塞杆
工作压力  0.6 - 10 bar
工作介质  干燥压缩空气，经润滑或未经润滑
耐腐蚀等级 CRC  2
环境温度  -20 - 80 °C
在终端位置的冲击能量  0.7 J
6 bar时的理论作用力，进程  1,799 N
0 mm行程时的移动质量  134 g
每10 mm 行程所增加的重量  107 g
0 mm行程时的基本重量  1,059 g
每 10 mm 行程的附加质量系数  16 g
安装类型  可选
带通孔
带附件
气动连接  G1/8
柱(头)螺栓的材料信息  高合金钢, 耐腐蚀
盖子的材料信息  锻造铝合金
动态密封的材料信息  TPE-U(PU)
NBR
活塞杆的材料信息  高合金钢
气缸缸筒的材料信息  锻造铝合金
