产品名称：FESTO紧凑型气缸ADVU系列
产品型号：ADVU系列
产品特点：无
FESTO紧凑型气缸ADVU系列的详细资料：
FESTO紧凑型气缸ADVU系列
ADVU系列
直径 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 mm
行程 1 … 400 mm
输出力 68 … 7 363 N
位置感测
固定缓冲
阴螺纹
阳螺纹.
紧凑型气缸 用 于 非 接 触 式 感 测,
活 塞 杆 带 内 螺 纹

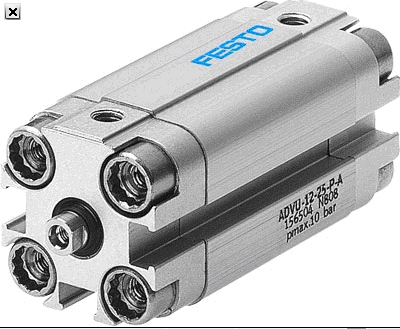

技术参数 - 紧凑型气缸 ADVU-12-25-P-A - 156504
FESTO紧凑型气缸ADVU系列
特性 特性
行程 25 mm
活塞直径 12 mm
缓冲 P: 两端带弹性缓冲环/板
装配位置 任何
工作模式 双作用
活塞杆末端 阴螺纹
设计结构 活塞
活塞杆
位置检测 用于接近式传感器
Variants 单端活塞杆
工作压力 1.2 - 10 bar
工作介质 干燥压缩空气，经润滑或未经润滑
耐腐蚀等级 CRC 2
环境温度 -20 - 80 °C
在终端位置的冲击能量 0.07 J
6 bar时的理论作用力，回复行程 51 N
6 bar时的理论作用力，进程 68 N
0 mm行程时的移动质量 8 g
每10 mm 行程所增加的重量 15 g
0 mm行程时的基本重量 87 g
每 10 mm 行程的附加质量系数 2 g
安装类型 可选
带通孔
带附件
气动连接 M5
柱(头)螺栓的材料信息 高合金钢, 耐腐蚀
盖子的材料信息 锻造铝合金
动态密封的材料信息 TPE-U(PU)
NBR
活塞杆的材料信息 高合金钢, 耐腐蚀
气缸缸筒的材料信息 锻造铝合金
