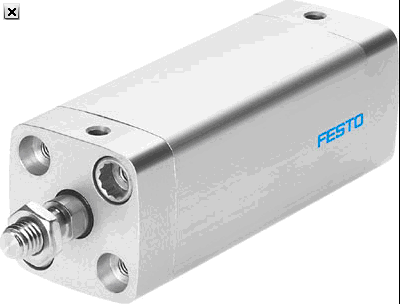

紧凑型气缸 CDC系列
 CDC系列

缸径 20, 25, 32, 40, 50, 63, 80 mm
行程 1 … 500 mm
输出力141 到 3,016 N
位置感测
固定式缓冲
内螺纹
外螺纹
启动功能扩展配置软件

技术参数 - 紧凑型气缸 CDC-25- - - 543306




  特性  特性
行程  1 - 300 mm
活塞直径  25 mm
基于标准  ISO 21287
缓冲  P: 两端带弹性缓冲环/板
装配位置  任何
工作模式  双作用
设计结构  活塞
活塞杆
Variants  K2:带外螺纹活塞杆型
K5: 活塞杆采用特殊螺纹
K8:延长活塞杆型
S2: 双出活塞杆型
耐热密封型，温度达 150?C
单端活塞杆
工作压力  0.6 - 10 bar
工作介质  干燥压缩空气，经润滑或未经润滑
耐腐蚀等级 CRC  3
环境温度  -20 - 120 °C
6 bar时的理论作用力，回复行程  247 N
6 bar时的理论作用力，进程  247 - 295 N
安装类型  可选
带通孔
具有内（阴）螺纹
气动连接  M5
盖子的材料信息  锻造铝合金
阳极氧化处理
活塞杆的材料信息  高合金钢, 耐腐蚀
气缸缸筒的材料信息  锻造铝合金
阳极氧化处理
