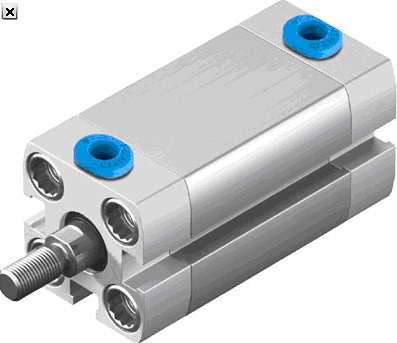

FESTO标准气缸ADNP系列
ADNP系列
直径 20, 25, 32, 40, 50 mm
行程 5 ... 80 mm
输出力 188... 1,178 N
位置感测
固定式缓冲 内螺纹 外螺纹.

紧凑型气缸 符合 ISO 21287标准, 带位置感测和和活塞杆带内螺纹, 并集成有QS 快插式接头
技术参数 - 紧凑型气缸 ADNP-32-10-I-P-A-QS-6 - 539453




  特性  特性
行程  10 mm
活塞直径  32 mm
活塞杆螺纹  M10x1,25
基于标准  ISO 21287
缓冲  P: 两端带弹性缓冲环/板
装配位置  任何
活塞杆末端  阴螺纹
设计结构  活塞
活塞杆
气缸缸筒
位置检测  用于接近式传感器
Variants  单端活塞杆
工作压力  0.6 - 10 bar
工作模式  双作用
工作介质  干燥压缩空气，经润滑或未经润滑
耐腐蚀等级 CRC  2
环境温度  -10 - 60 °C
在终端位置的冲击能量  0.32 J
6 bar时的理论作用力，回复行程  415 N
6 bar时的理论作用力，进程  483 N
0 mm行程时的移动质量  45 g
每10 mm 行程所增加的重量  24 g
0 mm行程时的基本重量  204 g
每 10 mm 行程的附加质量系数  3 g
安装类型  可选
带通孔
具有内（阴）螺纹
带附件
气动连接  QS-6
盖子的材料信息  PA-加强
密封件的材料信息  TPE-U(PU)
活塞杆的材料信息  阳极氧化处理
锻造铝合金
气缸缸筒的材料信息  锻造铝合金
光滑处理
