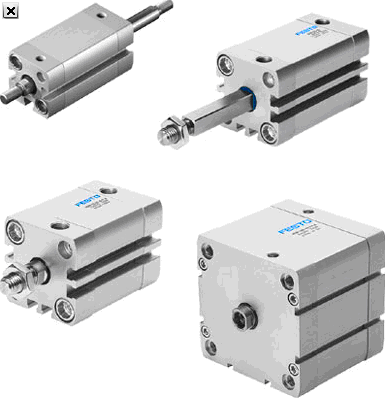

FESTO标准气缸ADN系列
ADN系列

直径 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 mm
行程 1 … 500 mm
输出力 68 … 7 363 N
位置感测
固定缓冲
阴螺纹
阳螺纹.

紧凑型气缸 符合ISO 21287标准，具有位置感测功能且活塞杆采用外螺纹
技术参数 - 紧凑型气缸 ADN-25-50-A-P-A - 536258



  特性  特性
行程  50 mm
活塞直径  25 mm
活塞杆螺纹  M8
缓冲  P: 两端带弹性缓冲环/板
装配位置  任何
符合标准  ISO 21287
活塞杆末端  阳螺纹
位置检测  用于接近式传感器
Variants  单端活塞杆
工作压力  0.6 - 10 bar
工作模式  双作用
环境温度  -20 - 80 °C
在终端位置的冲击能量  0.3 J
6 bar时的理论作用力，回复行程  247 N
6 bar时的理论作用力，进程  295 N
安装类型  可选
带通孔
具有内（阴）螺纹
带附件
气动连接  M5
盖子的材料信息  锻造铝合金
阳极氧化处理
密封件的材料信息  TPE-U(PU)
活塞杆的材料信息  高合金钢
气缸缸筒的材料信息  锻造铝合金
光滑处理
