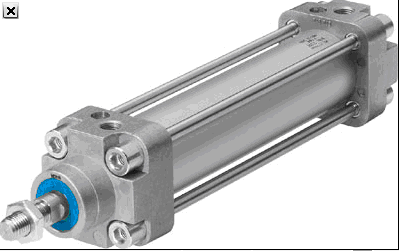

FESTO标准气缸DNG系列
DNG系列
直径 32, 40, 50, 63, 80, 100 mm
行程 2 … 2 000 mm
输出力 483 … 4 712 N
位置感测
可调缓冲
阳螺纹.

标准气缸 符合ISO 15552标准, NF E 49 003.1和UNI 10 290标准,用于接近式感测, 带有两端采用可调缓冲
技术参数 - 标准气缸 DNG-40-100-PPV-A - 36337




  特性  特性
行程  100 mm
活塞直径  40 mm
活塞杆螺纹  M12x1,25
缓冲  PPV: 两端带可调的气缓冲
装配位置  任何
符合标准  ISO 15552 (以前还包括VDMA 24652, ISO 6431, NF E49 003.1, UNI 10290)
活塞杆末端  阳螺纹
设计结构  活塞
活塞杆
位置检测  用于接近式传感器
Variants  单端活塞杆
工作压力  0.6 - 10 bar
工作模式  双作用
工作介质  干燥压缩空气，经润滑或未经润滑
耐腐蚀等级 CRC  2
环境温度  -20 - 80 °C
授权  Germanischer Lloyd
缓冲长度  21 mm
6 bar时的理论作用力，回复行程  633 N
6 bar时的理论作用力，进程  754 N
每10 mm 行程所增加的重量  40 g
0 mm行程时的基本重量  790 g
安装类型  带附件
气动连接  G1/4
盖子的材料信息  铝
密封件的材料信息  NBR
TPE-U(PU)
活塞杆的材料信息  高合金钢
气缸缸筒的材料信息  锻造铝合金
