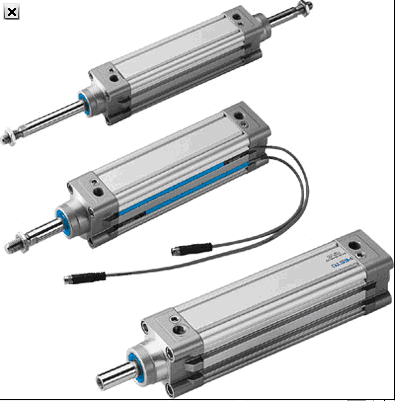

FESTO标准气缸DNC系列
DNC系列
直径 32, 40, 50, 63, 80, 100, 125 mm
行程 10 … 2 000 mm
输出力 483 … 7 363 N
位置感测
固定或可调缓冲
阳螺纹.
配置通用选项

标准气缸 符合ISO 15552标准,采用型材式缸筒,用于接近式感测, 两端采用可调缓冲.
技术参数 - 标准气缸 DNC-32-200-PPV-A - 163312




  特性  特性
行程  200 mm
活塞直径  32 mm
活塞杆螺纹  M10x1,25
缓冲  PPV: 两端带可调的气缓冲
装配位置  任何
符合标准  ISO 15552 (以前还包括VDMA 24652, ISO 6431, NF E49 003.1, UNI 10290)
活塞杆末端  阳螺纹
设计结构  活塞
活塞杆
位置检测  用于接近式传感器
Variants  单端活塞杆
工作压力  0.6 - 12 bar
工作模式  双作用
工作介质  干燥压缩空气，经润滑或未经润滑
耐腐蚀等级 CRC  2
环境温度  -20 - 80 °C
授权  Germanischer Lloyd
在终端位置的冲击能量  0.1 J
缓冲长度  20 mm
6 bar时的理论作用力，回复行程  415 N
6 bar时的理论作用力，进程  483 N
0 mm行程时的移动质量  162 g
每10 mm 行程所增加的重量  30 g
0 mm行程时的基本重量  517 g
每 10 mm 行程的附加质量系数  9 g
安装类型  具有内（阴）螺纹
带附件
气动连接  G1/8
盖子的材料信息  压铸铝
阳极氧化处理
密封件的材料信息  NBR
TPE-U(PU)
外壳的材料信息  锻造铝合金
光滑处理
活塞杆的材料信息  高合金钢
气缸缸筒的材料信息  锻造铝合金
光滑处理
