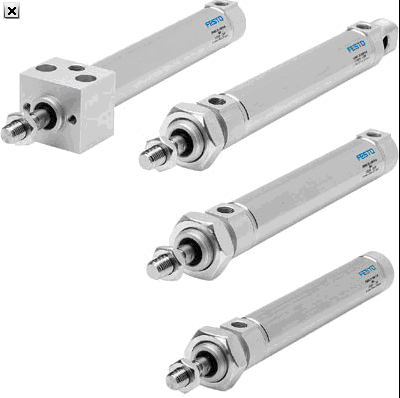

FESTO标准型气缸DSNU系列
DSNU系列
直径 8, 10, 12, 16, 20, 25 mm
行程 1 … 500 mm
输出力 30 … 295 N
位置感测
固定或可调缓冲
阴螺纹
阳螺纹
安装法兰.
启动功能扩展配置软件

用行程开关进行位置感测行程必须在10 mm 以上  要进行配置，必须先将产品加入到购物篮中  数据页上所给出的技术参数和相关的附件不一定完全与本产品相匹配，具体要看配置情况
技术参数 - 标准气缸 DSNU-8- - - 193986

  特性  特性
行程  1 - 100 mm
活塞直径  8 mm
基于标准  CETOP RP 52 P
ISO 6432
缓冲  P: 两端带弹性缓冲环/板
装配位置  任何
设计结构  活塞
活塞杆
气缸缸筒
位置检测  用于接近式传感器
Variants  K2:带外螺纹活塞杆型
K6: 活塞杆采用外螺纹，一端减短
K8:延长活塞杆型
KP: 活塞杆夹紧单元
MA: 轴向供气
MH: 可采用直接安装方式
MQ: 侧向供气
R3: 所有的气缸外表面符合防腐蚀等级 KBK3 (具有较强的防腐蚀能力)
S2: 双出活塞杆型
耐热密封型，温度达 150?C
单端活塞杆
防止扭转/导向  方形活塞杆
工作压力  1.5 - 10 bar
工作模式  双作用
ATEX 种类  II 2 GD
ATEX标识  II 2 GD c T4 T120°C
ATEX环境温度  -20°C <= Ta <= +60°C
工作介质  干燥压缩空气，经润滑或未经润滑
CE 符号 (参见符合的标准)  根据 EU-Ex 防爆指导原则 (ATEX)
耐腐蚀等级 CRC  2
3
环境温度  -20 - 120 °C
授权  Germanischer Lloyd
6 bar时的理论作用力，进程  23 - 30 N
安装类型  带附件
气动连接  M5
盖子的材料信息  锻造铝合金
密封件的材料信息  NBR
TPE-U(PU)
活塞杆的材料信息  高合金钢, 耐腐蚀
气缸缸筒的材料信息  高合金钢, 耐腐蚀
