产品展示
当前位置:首页 > 产品展示 > SMC气缸 > SMC气缸

产品名称:SMC气缸

产品型号:CDQ2B16-30DCMZ

产品特点:

SMC气缸的详细资料:

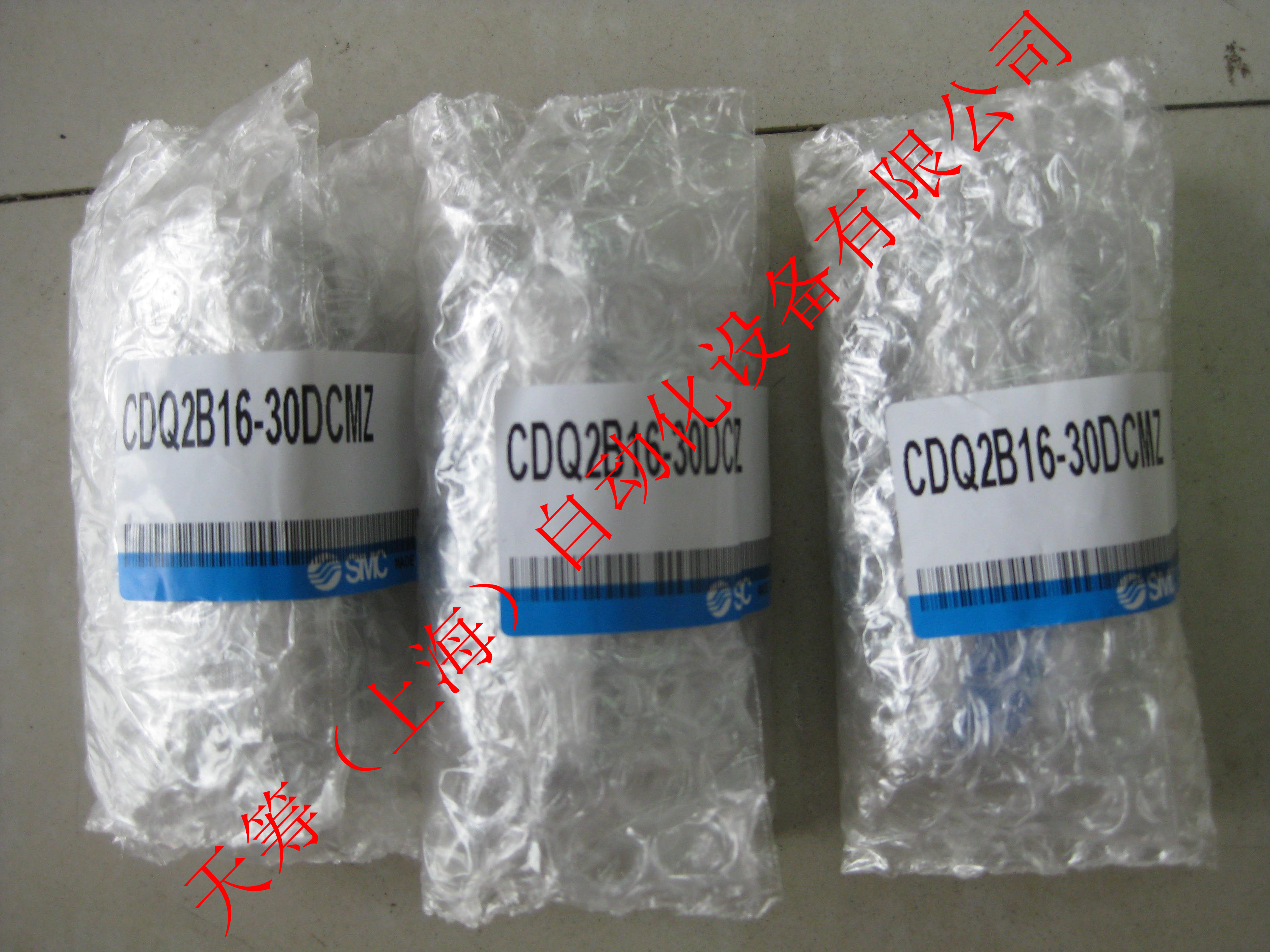

日本SMC气缸CDQ2B16-30DCMZ

型号的表示方法

技术参数:

CDQ2A40-15DCZ 重新配置




描述 CQ2 Z 系列 薄型气缸:标准型/单杆双作用

-

详细

●节省空间气缸,薄形、装置紧凑型设计
●可在4面安装小型磁性开关 ( Φ12到Φ25的是两面)
●磁性开关不突出表面
●新追加双耳环型、小型脚座型
●质量:减少5%到13%(和以前的CQ2系列相比)
●安装螺丝同捆,设定了杆端安装件的型号(省去了分别订购气缸和支件的时间)
●带磁性开关 (CDQ2系列: CDQ2, CDQ2W, CDQ2K, CDQ2KW,CDQP2, CDQ2□S, CDBQ2)
字段描述 字段取值 取值描述
内置磁环 D 内置磁环
安装方式 A 两端螺孔式
形式 - 气压式
缸径 40 缸径 40mm
通口螺纹的种类 - Rc/M螺纹
气缸行程 15 气缸行程 15mm
双行程标记 - 无双行程标记
气缸行程2 - 无气缸行程2
缸体可选项 C 带缓冲垫
磁性开关安装槽 Z Φ12-Φ25 2面/Φ32-Φ100 4面
安装螺钉同包 - 无安装螺钉
杆端安装件 -
磁性开关型号 - 无磁性开关
磁性开关个数 - 2个 或 无
订制规格 - 标准

在库类似品   详细
注意事项
关于中间行程气缸

● XB10:用专用缸体来对应指定行程。
例:CQ2B32-57DZ-XB10(使用57行程的专用缸筒)

● XB10A:在比指定行程长的缸筒(55,60,65,70,80,85,90,95)中加装隔板来对应。
例:CQ2B32-57DZ-XB10A(在60行程的专用缸筒中加装3mm的隔板)

● 标准型号中的中间行程:在比指定行程长的缸筒(5,10,15,20,25,30,35,40,45,50,75,100)中加装隔板来对应。
例:CQ2B32-57DZ(在75行程的专用缸筒中加装18mm的隔板)

同样的中间行程,根据中间行程类型的不同,气缸尺寸也会不同。实际选型时请注
