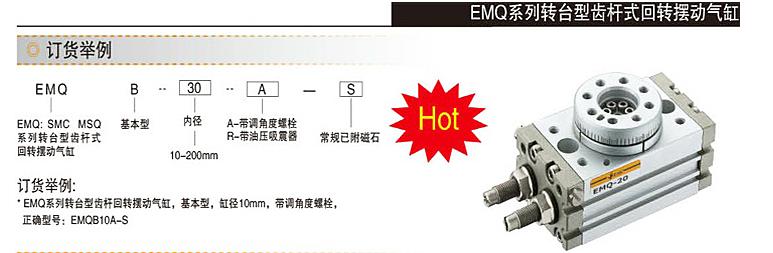

产品名称：EMQ 系列摆动气缸
产品型号：EMQ
产品特点：无
EMQ 系列摆动气缸的详细资料：
E.MC 目前提供转台型齿杆式回转摆动气缸，EMQ系列摆动气缸可以达到大摆动角度190度。EMQ系列摆动气缸有10mm到200mm的7种缸径可以选择，并提供多种安装形式，磁石可选。气缸特性:
*大转动角度190°
*内径尺寸从10mm~50mm
*内附磁石
*油压缓冲器可选
规格参数：
| 内径(mm) | 10 | 20 | 30 | 50 | 70 | 100 | 200 | |
| 工作介质 | 经25µm滤芯过滤的空气 | |||||||
| 动作型式 | 复动型 | |||||||
| 高使用压力 | 带调角度螺栓(Bar) | 10 | ||||||
| 带油压缓冲器(Bar) | 6 | |||||||
| 低使用压力(Bar) | 1 | |||||||
| 工作温度 (℃) | 20 | 0~60 | ||||||
| 缓冲 | 橡胶缓冲（标准）/油压缓冲器（任选） | |||||||
| 允许动能 | 带调节角度螺栓 | 0.007J | 0.025J | 0.048J | 0.081J | 0.24J | 0.32J | 0.56J |
| 带油压缓冲器 | 0.039J | 0.116J | 0.294J | 1.1J | 1.6J | 2.9J | ||
| 可调角度范围 | 0~190° | |||||||
| 大摆动角度 | 190° | |||||||
| 稳定摆动时间范围 | 0.2~1.0s/90° | 0.2~1.5s/90° | 0.2~2.0s/90° | 0.2~2.5s/90° | ||||
| 0.2~0.7s/90° | 0.2~1.0s/90° | |||||||
| 活塞直径 | ф15 | ф18 | ф21 | ф25 | ф28 | ф32 | ф40 | |
| 接管口径 | M5×0.8 | G1/8 | ||||||
