产品名称:导杆气缸

产品型号:导杆气缸

产品特点:

导杆气缸的详细资料:

EN双杆气缸,SG三杆气缸,EU自由安装气缸,及SJP系列针型气缸针对不同工业市场的需要,根据机器的工作需要进行分别设计,品质优良,性能稳定。 E.MC气缸的大部分零部件由我们自行生产配套,从端盖和活塞的CNC加工,超声波清洗机的全面清理,到完整地组装的测试,从而保证了E.MC每一个产品的品质和安全地运行。

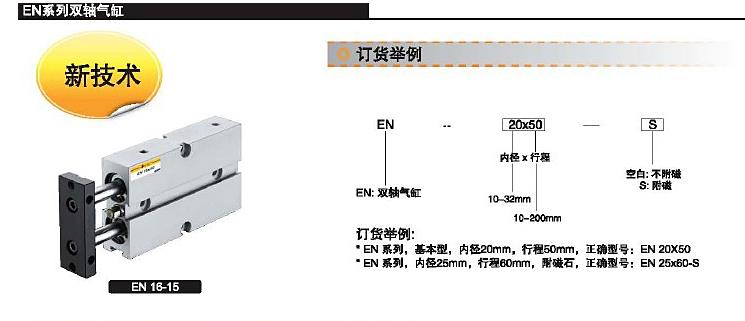

EN系列气缸特性:

*导向性:双活塞杆提供了高度的抗弯曲和扭 转刚性,保证了气缸的使用寿命和卓越的导向性能
*易安装性:在本体外围顶留装配槽,使磁性开关在安装、固定及位置调整时,均极其简单;使用埋入式的安装方式,不需任何配件达到节省空间的要求
*易维修性:采用简易的组装方式进行设计,方便装拆及维修

规格参数:

内径(mm)
10
16
20
25
32
动作型式
 复动型
工作介质
  经25µm滤芯过滤的空气
工作压力
1~9
保证耐压力
  10.5
工作温度(℃)
-5~70
使用速度范围 mm/s
100~800
调节行程( mm )
-10~0
缓冲形式
 吸震垫片
不回转精度
0.4°
0.3°
接管口径
M5X0.8
G1/8

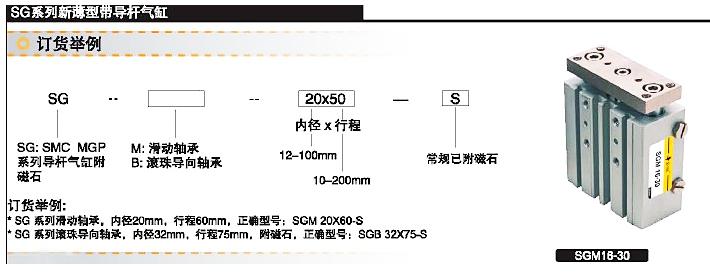

SG系列新薄型带导杆气缸产品特性:

*体积小、轻巧
* 带导杆提供了高度的抗弯性和卓越的导向性
*在本体外围预留装配槽,使磁性开关在安装、固定及位置调整时,均极其方便
*使用埋入安装,不需任何配件达到节省空间效果


规格参数:

内径(mm)
12
16
20
25
32
40
50
63
80
100
动作型式
 复动型
工作介质 经25µm滤芯过滤的空气
工作压力
1.2~10.2
保证耐压力(Bar) 15
工作温度 (℃)
-10-+60
活塞速度
50-500mm/s
50-40mm/s
缓冲
 橡胶缓冲
行程公差 +1.5
0 mm
轴承
滑动轴承 /  滚珠导向轴承
 活塞不转动精度 滑动轴承
±0.08°
±0.07°
±0.06°
±0.05°
±0.04°
滚珠导向轴承
±0.10°
±0.09°
±0.08°
±0.06°
±0.05°
接管口径 M5X0.8 G1/8
G1/4
G3/8

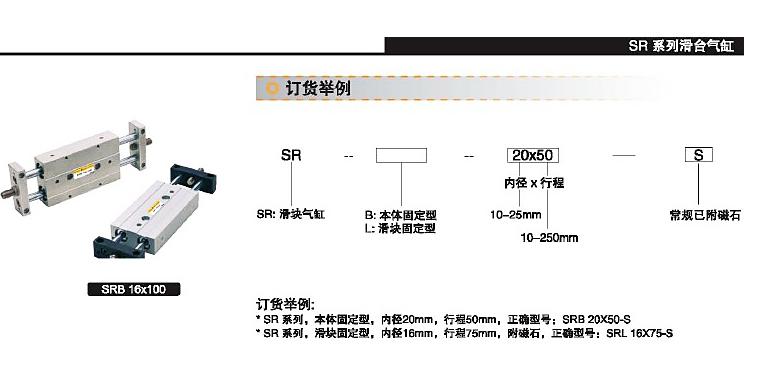

SR系列滑台气缸产品特性:

*双活塞杆提供了高度的抗弯曲和扭转刚性,保证了气缸的使用寿命和卓越的导向性能
*在本体外围预留装配槽,使磁性开关在安装、固定及位置调整时,均极其简单
*气缸活塞上装有一个永久磁铁,它可触发安装在气缸上的磁性开关来感测气缸的运动位置

规格参数:


内径(mm)
10
16
20
25
动作型式
双活塞复动型
工作介质
 经25µm滤芯过滤的空气
工作温度 (℃)
-5~70
工作压力(Bar)
1~9
保证耐压力
13.5
使用速度 mm/s 50~200
缓冲型式
 油压缓冲器
给油
 不需要
不回转精度  ±0.1°
±0.5°
接管口径(mm)
M5X0.8
G1/8

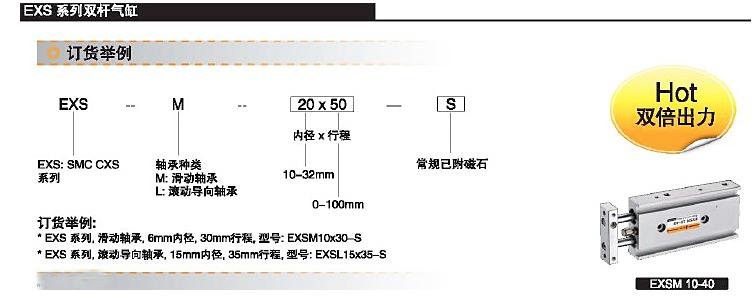

EXS系列双杆气缸特性:

*薄型双气缸结构,2倍输出力
*不回转精度高,侧面负荷抵抗力强
*双轴提供良好的抗弯曲性能,并保证较长的生命周期和正确的方向。
*易于组装,易于维护

规格参数:

内径 (mm) 6 10 15 20 25 32
工作介质 经25µm滤芯过滤的空气
动作型式 复动型
保证耐压力(Bar) 10.5
大工作压力(Bar) 7
小工作压力(Bar) 1.5 1 0.5
工作温度(℃) 5-60
缓冲型式  两端橡胶缓冲
结构  双气缸(两倍出力)
润滑  不需要
行程调较范围 缩回行程0~-5mm
轴承 滑动轴承/滚珠导向轴承
活塞杆不转动精度 滑动轴承 ±0.1 ±0.15 ±0.13 ±0.11 ±0.1 ±0.08
滚珠导向轴承 ±0.1 ±0.1 ±0.07 ±0.06 ±0.05 ±0.04
接管口径 M5X0.8   G1/8
