产品名称：SD/SQ/EU/SE 薄型气缸
产品型号：SD/SQ/EU/SE
产品特点：无
SD/SQ/EU/SE 薄型气缸的详细资料：
SD/SQ薄型气缸主要为亚洲市场设计，尺寸从12mm到100mm，常规为双动气缸，另有弹簧压出和弹簧压回两种单动气缸可选。SQ系列还可以做成双杆形式，连接方式可作相应不同的改变，以满足不同客户的需求。EU系列自由安装气缸有多种安装方式，可供客户自由地选择，缸径从6mm到32mm。SE系列欧洲标准薄型缸主要为欧洲市场设计，是E.MC的新产品。

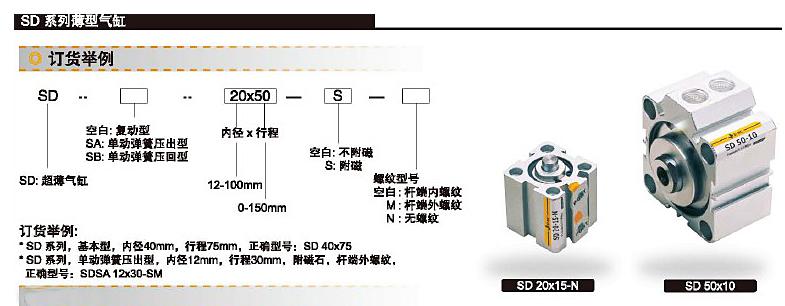

SD系列产品特性:
*薄且轻：在保持既有动作精度及产品使用寿命下，其全长仅为一般气缸的1/2至1/3,发挥既薄且轻的特性。
*易安装性:使用埋入式的安装方式，不需要任何配件达到节省。
*易维修性：采用简易的组装方式进行设计，方便装拆及维修。
*磁性开关：在本体围预留装配槽，使磁性开关在安装固定及位置调整时均极其简单。
规格参数:
|
内径（mm） |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 | |
|
动作型式 |
复动型 | ||||||||||
|
单动型：弹簧压出/弹簧压回 | |||||||||||
|
工作介质 |
经25µ滤芯过滤的空气 | ||||||||||
|
工作压力（Bar） |
单动型 |
1-9 | |||||||||
| 复动型 |
2-9 | ||||||||||
|
大耐压力（Bar） |
15 | ||||||||||
|
工作温度(℃) |
-5~70 | ||||||||||
|
动作速度 mm/s |
复动型 |
30-500 |
30-350 |
30-250 | |||||||
| 单动型 |
30-500 |
30-350 | |||||||||
|
缓冲型式 |
固定缓冲 | ||||||||||
| 接管口径(mm) | M5X0.8 | G1/8 | G1/4 | ||||||||

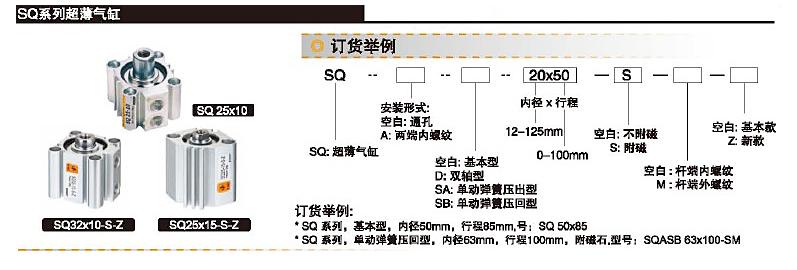

SQ系列气缸特性:
*外观同SMC CQ2B系列
*超薄缸筒，重量轻.
*缸筒独有的槽型设计方便于磁性开关的安装
*装有自润滑轴承，活塞杆无须另外加润滑油
*磁石可选
规格参数:
|
内径 |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
|
工作介质 |
经过25µ滤芯过滤的空气 | ||||||||||
|
动作型式 |
复动型/单动弹簧压回型/单动弹簧压出型 | ||||||||||
|
大工作压力（Bar） |
15 | ||||||||||
|
工作压力（Bar） |
1~10 | ||||||||||
|
工作温度(℃) |
5~60 | ||||||||||
|
杆端螺纹 |
内螺纹（标准），外螺纹（任选） | ||||||||||
|
缓冲 |
无 | ||||||||||
|
行程公差 |
+1.0 0 | ||||||||||
|
润滑 |
不需要 | ||||||||||
|
安装 |
通孔（标准），两端内螺纹（任选） | ||||||||||
|
接管口径 |
M5X0.8 |
G1/8 |
G1/4 |
G3/8 | |||||||
EU系列自由安装气缸特性:
*外观同SMC CU系列
*超薄缸筒，重量轻
*缸筒独有的槽型设计方便于磁性开关的安装
*装有自润滑轴承，活塞杆无须另外加润滑油
*磁石可选
规格参数:
|
内径(mm) |
6 |
10 |
16 |
20 |
25 |
32 |
|
动作型式 |
复动型 / 单动弹簧压回型 / 单动弹簧压出型 | |||||
|
工作介质 |
经过25µm滤芯过滤的空气 | |||||
| 工作压力（Bar） | 1~7 | |||||
|
保证耐压力（Bar） |
10 | |||||
|
使用温度范围(℃) |
5~60 | |||||
| 缓冲型式 |
橡胶缓冲 | |||||
|
接管口径 |
M5X0.8 |
G1/8 | ||||

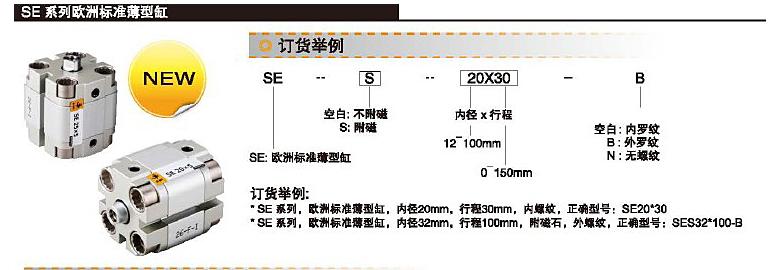

SE系列欧洲标准薄气缸特性:
*超薄缸筒，重量轻
*缸筒独有的槽型设计方便于磁性开关的安装
*装有自润滑轴承，活塞杆无须另外加润滑油
*磁石可选
规格参数:
|
内径(mm) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 | |
|
动作型式 |
复动型 / 单动型 | ||||||||||
|
工作介质 |
经过25µm滤芯过滤的空气 | ||||||||||
|
工作压力（Bar） |
复动型 |
1-9 | |||||||||
| 单动型 |
2-9 | ||||||||||
|
大耐压力（Bar） |
15 | ||||||||||
|
工作温度(℃) |
-5~70 | ||||||||||
|
动作速度 mm/s |
复动型 |
30-500 |
30-350 |
30-250 | |||||||
| 单动型 |
30-500 |
30-350 | |||||||||
|
缓冲型式 |
固定缓冲 | ||||||||||
| 接管口径 | M5X0.8 | G1/8 | G1/4 | G3/8 | |||||||
