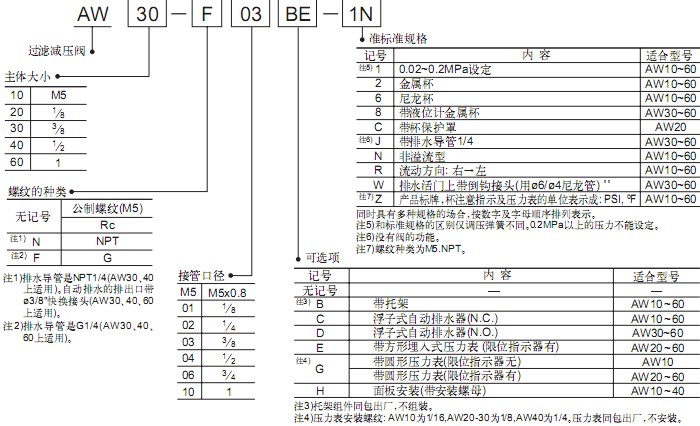

SMC过滤减压阀
注1)排水导管是NPT1/4(AW30、40上适用)。自动排水的排出口带
?3/8"快换接头(AW30、40、60上适用)。
注2)排水导管是G1/4(AW30、40、60上适用)
注3)托架组件同包出厂，不组装。
注4)压力表安装螺纹: AW10为1/16,AW20-30为1/8,AW40为1/4。压力表同包出厂，不安装
注5)和标准规格的区别仅调压弹簧不同。0.2MPa以上的压力不能设定。
注6)没有阀的功能。
注7)螺纹种类为M5.NPT。
SMC过滤减压阀
注1)方形埋入式压力表(AW20~60)的场合、压力表无连接螺纹。
注2)在表通口为1/16上连接1/8安装螺纹的压力表时，要使用螺纹缩接(型号:131368)。
注3)AW10除外
SMC过滤减压阀
注1)含托架及安装螺母。
注2)圆形压力表型号的□中表示连接螺纹的种类。R为
无记号、NPT为N。连接螺纹NPT及单位表示PSI规格的压力表供给可向营业员询问。
注3)变成1MPa用压力表。
注4)含1个O形圈及2个安装螺钉。
注5)低使用压力，N.O.型为0.1MPa; N.C.型中， AD17?27为0.1MPa、AD37?47为0.15MPa
