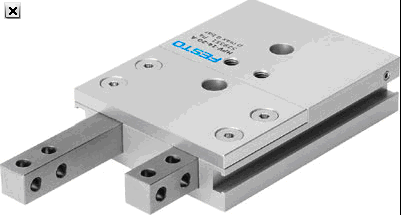

FESTO输送隔离器HPV

直径 14, 22 mm
行程 20 … 60 mm
输出力 92, 228 N
位置感测
FESTO输送隔离器 集成SME-8-…/ SMT-8-… 传感器。经过优化设计，通过选用ZBH 对心轴套转接更精确。
技术参数 - 输送隔离器 HPV-14-20-A - 529351
   FESTO
特性  特性
行程  20 mm
活塞直径  14 mm
大复位精度  0.3 mm
外部夹头的安装  通孔
缓冲  无缓冲
装配位置  任何
工作模式  双作用
设计结构  双活塞
活塞杆
挡块
抗旋转
位置检测  用于接近式传感器
防止扭转/导向  方形导向
工作压力  3 - 8 bar
前进时间  25 ms
回程所用时间  25 ms
工作介质  过滤、未润滑压缩空气，过滤精度40 祄
过滤、已润滑的压缩空气，过滤精度 40 祄
耐腐蚀等级 CRC  2
环境温度  5 - 60 °C
气爪夹头静态时Fz的大作用力  100 N
气爪夹头静态时Mx的大扭矩  5 Nm
气爪静态时的My轴向大扭矩  5 Nm
6 bar时的理论作用力，回复行程  75 N
6 bar时的理论作用力，进程  90 N
产品重量  290 g
安装类型  可选
内螺纹和定位轴套
带通孔和定位轴套
气动连接  M5
材料备注  不含有黄铜和PTFE
