产品名称：FESTO摆动抓紧单元HGDS
产品型号：HGDS
产品特点：无
FESTO摆动抓紧单元HGDS的详细资料：

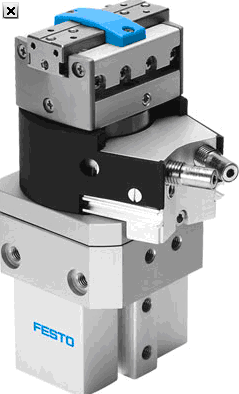

FESTO摆动抓紧单元HGDS
规格12, 16, 20 mm
每气爪夹头行程 2.5 … 7 mm
每气爪夹头输出力 26到85 N
位置感测
两端带弹性缓冲环/缓冲板
液压缓冲器
FESTO摆动/气爪单元 具有弹性缓冲
技术参数 - FESTO摆动/气爪单元 HGDS-PP-12-P-A - 534278
特性 特性
尺寸 12
旋转角度调整范围 0 - 210 deg
每个气爪夹头的行程 2.5 mm
摆动气爪ax,ay轴向上的大反冲力 0 deg
气爪夹头在Sz方向上的大反冲 0 mm
摆动角度 210 deg
气爪指的数量 2
摆动驱动器的缓冲 P: 两端带弹性缓冲环/板
装配位置 任何
摆动驱动器的精调 -6 deg
工作模式 双作用
气爪功能 平行
设计结构 摆动驱动器
带有平行气爪和气爪驱动器
气爪的位置检测 带接近开关
旋转驱动器的位置检测 带接近开关
工作压力 3 - 8 bar
6 bar时的大摆动频率 2 Hz
6 bar时的小打开时间 20 ms
6 bar时的小关闭时间 30 ms
工作介质 过滤、未润滑压缩空气，过滤精度40 祄
过滤、已润滑的压缩空气，过滤精度 40 祄
耐腐蚀等级 CRC 2
环境温度 5 - 60 °C
6 bar时的扭矩 0.85 Nm
6 bar时每个气爪夹头的夹紧力, 打开 29 N
6bar时的总动力,打开 58 N
6 bar时每个气爪夹头的夹紧力, 关闭 26 N
6bar时的总动力,关闭 52 N
气爪夹头静态时Fz的大扭矩 20 N
气爪静态时Mx的大扭矩 1.5 Nm
气爪夹头静态时My的大扭矩 1.5 Nm
气爪静态时的Mz轴向大扭矩 1.5 Nm
产品重量 465 g
安装类型 可选
内螺纹和定位轴套
带通孔和定位轴套
带燕尾槽
气动连接 M5
材料备注 含有PWIS 物质
驱动轴的材料信息 钢
盖子的材料信息 POM
铝
密封件的材料信息 NBR
外壳的材料信息 锻造铝合金
气爪夹头的材料信息 锻造铝合金
规格12, 16, 20 mm
每气爪夹头行程 2.5 … 7 mm
每气爪夹头输出力 26到85 N
位置感测
两端带弹性缓冲环/缓冲板
液压缓冲器
FESTO摆动/气爪单元 具有弹性缓冲
技术参数 - FESTO摆动/气爪单元 HGDS-PP-12-P-A - 534278
特性 特性
尺寸 12
旋转角度调整范围 0 - 210 deg
每个气爪夹头的行程 2.5 mm
摆动气爪ax,ay轴向上的大反冲力 0 deg
气爪夹头在Sz方向上的大反冲 0 mm
摆动角度 210 deg
气爪指的数量 2
摆动驱动器的缓冲 P: 两端带弹性缓冲环/板
装配位置 任何
摆动驱动器的精调 -6 deg
工作模式 双作用
气爪功能 平行
设计结构 摆动驱动器
带有平行气爪和气爪驱动器
气爪的位置检测 带接近开关
旋转驱动器的位置检测 带接近开关
工作压力 3 - 8 bar
6 bar时的大摆动频率 2 Hz
6 bar时的小打开时间 20 ms
6 bar时的小关闭时间 30 ms
工作介质 过滤、未润滑压缩空气，过滤精度40 祄
过滤、已润滑的压缩空气，过滤精度 40 祄
耐腐蚀等级 CRC 2
环境温度 5 - 60 °C
6 bar时的扭矩 0.85 Nm
6 bar时每个气爪夹头的夹紧力, 打开 29 N
6bar时的总动力,打开 58 N
6 bar时每个气爪夹头的夹紧力, 关闭 26 N
6bar时的总动力,关闭 52 N
气爪夹头静态时Fz的大扭矩 20 N
气爪静态时Mx的大扭矩 1.5 Nm
气爪夹头静态时My的大扭矩 1.5 Nm
气爪静态时的Mz轴向大扭矩 1.5 Nm
产品重量 465 g
安装类型 可选
内螺纹和定位轴套
带通孔和定位轴套
带燕尾槽
气动连接 M5
材料备注 含有PWIS 物质
驱动轴的材料信息 钢
盖子的材料信息 POM
铝
密封件的材料信息 NBR
外壳的材料信息 锻造铝合金
气爪夹头的材料信息 锻造铝合金
