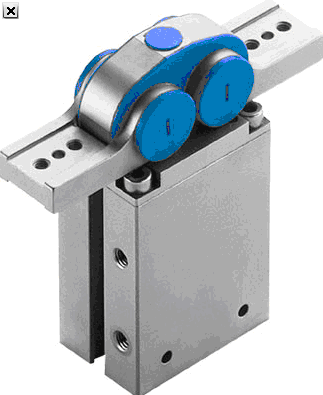

FESTO旋转气爪 HGR

规格10, 16, 20, 25, 32, 40 mm
开启角度 180?
总的夹紧扭矩 13 … 600 Ncm
位置感测
FESTO旋转气爪 自 对 中, 内 抓 取 或 外 抓 取, 182 ° 摆 角, 位 置 感 测
技术参数 - FESTO旋转气爪 HGR-25-A - 161830
特性  特性
尺寸  25
大复位精度  0.2 mm
大开启角度  180 deg
气爪手的重复精度  <= 0.1 mm
气爪指的数量  2
工作模式  双作用
气爪功能  径向
设计结构  齿轮齿条机构
位置检测  用于接近式传感器
工作压力  2 - 8 bar
气爪的大工作频率  4 Hz
6 bar时的小打开时间  95 ms
6 bar时的小关闭时间  80 ms
工作介质  过滤压缩空气
耐腐蚀等级 CRC  2
环境温度  5 - 60 °C
6 bar时总的抓取扭矩, 打开  195 Ncm
6 bar时总的抓取扭矩, 关闭  160 Ncm
气爪夹头静态时Fz的大扭矩  39 N
气爪静态时Mx的大扭矩  0.6 Nm
气爪夹头静态时My的大扭矩  3 Nm
气爪静态时的Mz轴向大扭矩  2 Nm
产品重量  250 g
安装类型  具有内（阴）螺纹
气动连接  M5
材料备注  不含有黄铜和PTFE
盖帽的材料信息  POM
外壳的材料信息  锻造铝合金
表面硬化处理
气爪夹头的材料信息  表面硬化处理
锻造铝合金
