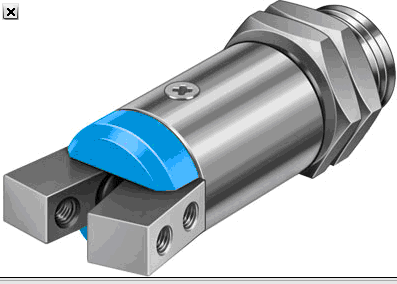

FEST0摆动气爪 HGWM

规格 8, 12 mm
打开角度 14 ... 20?
夹紧扭矩 11 ... 38 Ncm
气爪夹头打开
气爪夹头关闭.
FESTO摆动气爪 Micro, 采用阳螺纹

技术参数 - FESTO摆动气爪 HGWM-12-EO-G7 - 185700

特性  特性
尺寸  12
摆动气爪ax,ay轴向上的大反冲力  0.5 deg
气爪夹头在Sz方向上的大反冲  0.03 mm
大开启角度  18.5 deg
气爪手的重复精度  <= 0.02 mm
气爪指的数量  2
工作模式  单作用
打开
气爪功能  角度
设计结构  斜面板
位置检测  无
工作压力  2 - 8 bar
气爪的大工作频率  4 Hz
6 bar时的小打开时间  3.7 ms
6 bar时的小关闭时间  1.8 ms
工作介质  过滤压缩空气
耐腐蚀等级 CRC  2
环境温度  5 - 60 °C
弹簧回复力矩  1.3 Ncm
6 bar时总的抓取扭矩, 关闭  64 Ncm
气爪夹头静态时Fz的大扭矩  20 N
气爪静态时Mx的大扭矩  40 Ncm
气爪夹头静态时My的大扭矩  40 Ncm
气爪静态时的Mz轴向大扭矩  40 Ncm
产品重量  52 g
安装类型  带锁定螺母
气动连接  M3
材料备注  不含有黄铜和PTFE
盖帽的材料信息  POM
外壳的材料信息  高合金钢, 耐腐蚀
气爪夹头的材料信息  高合金钢
