产品名称:FESTO三点式气爪 HGDT
产品型号:HGDT
产品特点:无
FESTO三点式气爪 HGDT的详细资料:

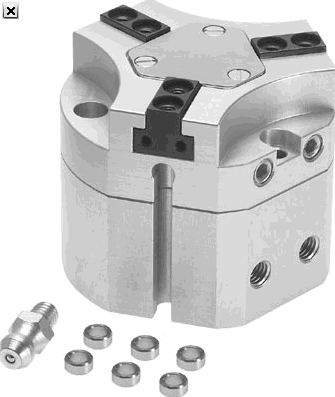

FESTO三点式气爪 HGDT
规格25, 35, 40, 50, 63 mm
每气爪夹头行程 3 … 10 mm
每气爪夹头输出力 69到576 N
位置感测
FESTO三点式气爪 坚固,可作为向内、向外双向夹紧气爪使用,带位置感测
技术参数 - FESTO三点式气爪 HGDT-40-A - 540865
特性 特性
尺寸 40
每个气爪夹头的行程 6 mm
大复位精度 <= 0.2 mm
摆动气爪ax,ay轴向上的大反冲力 <= 0.1 deg
气爪夹头在Sz方向上的大反冲 <= 0.05 mm
旋转对称 <= 0.2 mm
气爪手的重复精度 <= 0.03 mm
气爪指的数量 3
装配位置 任何
工作模式 双作用
气爪功能 3点
设计结构 斜面板
有导向的动作顺序
位置检测 用于接近式传感器
6bar时的总动力,打开 618 N
6bar时的总动力,关闭 687 N
工作压力 3 - 8 bar
工作压力,密封空气 0 - 0.5 bar
气爪的大工作频率 <= 4 Hz
6 bar时的小打开时间 62 ms
6 bar时的小关闭时间 59 ms
工作介质 干燥压缩空气,经润滑或未经润滑
耐腐蚀等级 CRC 2
环境温度 5 - 60 °C
6 bar时每个气爪夹头的夹紧力, 打开 229 N
6 bar时每个气爪夹头的夹紧力, 关闭 206 N
转动惯量 4.37 kgcm2
气爪夹头静态时Fz的大扭矩 800 N
气爪静态时Mx的大扭矩 30 Nm
气爪夹头静态时My的大扭矩 20 Nm
气爪静态时的Mz轴向大扭矩 25 Nm
用于导向元件的润滑周期 5,000,000 Mio SP
产品重量 712 g
安装类型 可选
带通孔和开槽销
带内螺纹和销钉
气动接口,密封空气 M5
气动连接 M5
材料备注 不含有黄铜和PTFE
盖帽的材料信息 高合金钢, 耐腐蚀
外壳的材料信息 铝
有COMPCOTE镀层
气爪夹头的材料信息 钢
硬化处理
