产品名称:FESTO三点式气爪 HGD
产品型号:HGD
产品特点:无
FESTO三点式气爪 HGD的详细资料:

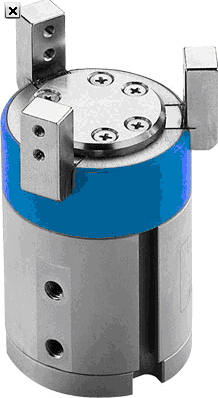

FESTO三点式气爪 HGD
规格16, 32, 50 mm
每气爪夹头行程 2.5 … 6 mm
每气爪夹头输出力 30到323 N
位置感测
FESTO三点式气爪 自 对 中, 内 抓 取 或 外 抓 取, 位 置 感 测
技术参数 - FESTO三点式气爪 HGD-32-A - 161837
特性 特性
尺寸 32
每个气爪夹头的行程 3.9 mm
大复位精度 0.2 mm
气爪手的重复精度 <= 0.04 mm
气爪指的数量 3
工作模式 双作用
气爪功能 3点
设计结构 杠杆
位置检测 用于接近式传感器
6bar时的总动力,打开 410 N
6bar时的总动力,关闭 360 N
工作压力 2 - 8 bar
气爪的大工作频率 4 Hz
6 bar时的小打开时间 10 ms
6 bar时的小关闭时间 10 ms
工作介质 过滤压缩空气
耐腐蚀等级 CRC 2
环境温度 5 - 60 °C
6 bar时每个气爪夹头的夹紧力, 打开 137 N
6 bar时每个气爪夹头的夹紧力, 关闭 120 N
气爪夹头动态时Fz的大扭矩 9 N
气爪夹头静态时Fz的大扭矩 90 N
气爪动态时的Mx轴向大扭矩 0.016 Nm
气爪静态时Mx的大扭矩 1.6 Nm
气爪动态时的My轴向大扭矩 0.028 Nm
气爪夹头静态时My的大扭矩 2.8 Nm
气爪动态时的Mz轴向大扭矩 0.019 Nm
气爪静态时的Mz轴向大扭矩 1.9 Nm
产品重量 300 g
安装类型 具有内(阴)螺纹
气动连接 M5
材料备注 不含有黄铜和PTFE
盖帽的材料信息 POM
外壳的材料信息 铝
镀镍
气爪夹头的材料信息 工具用钢
镀镍
