FESTO平行气爪 HGP

规格6, 10, 16, 20, 25, 35 mm
每气爪夹头行程 2 … 12.5 mm
每气爪夹头输出力 10到375 N
位置感测
FESTO平行气爪 自 对 中, 内 抓 取 或 外 抓 取, 位 置 感 测

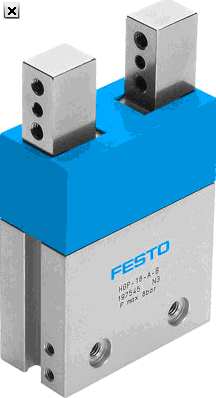

技术参数 - FESTO平行气爪 HGP-16-A-B - 197545

特性  特性
尺寸  16
每个气爪夹头的行程  5 mm
大复位精度  0.2 mm
气爪手的重复精度  <= 0.04 mm
气爪指的数量  2
工作模式  双作用
气爪功能  平行
设计结构  杠杆
位置检测  用于接近式传感器
6bar时的总动力,打开  140 N
6bar时的总动力,关闭  160 N
工作压力  2 - 8 bar
气爪的大工作频率  4 Hz
6 bar时的小打开时间  44 ms
6 bar时的小关闭时间  60 ms
工作介质  过滤、未润滑压缩空气，过滤精度40 祄
过滤、已润滑的压缩空气，过滤精度 40 祄
耐腐蚀等级 CRC  1
环境温度  10 - 60 °C
6 bar时每个气爪夹头的夹紧力, 打开  70 N
6 bar时每个气爪夹头的夹紧力, 关闭  80 N
气爪夹头动态时Fz的大扭矩  9 N
气爪夹头静态时Fz的大扭矩  90 N
气爪动态时的Mx轴向大扭矩  0.33 Nm
气爪静态时Mx的大扭矩  3.3 Nm
气爪动态时的My轴向大扭矩  0.33 Nm
气爪夹头静态时My的大扭矩  3.3 Nm
气爪动态时的Mz轴向大扭矩  0.33 Nm
气爪静态时的Mz轴向大扭矩  3.3 Nm
产品重量  194 g
安装类型  可选
带通孔
具有内（阴）螺纹
气动连接  M3
材料备注  不含有黄铜和PTFE
盖帽的材料信息  PA
外壳的材料信息  锻造铝合金
表面硬化处理
气爪夹头的材料信息  高合金钢, 耐腐蚀
