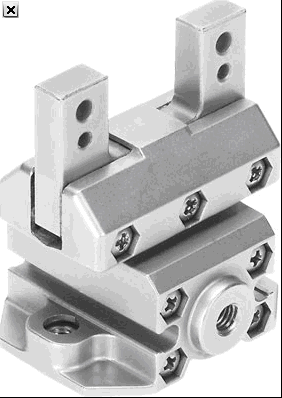

FESTO平行气爪 HGPC

规格12, 16, 20 mm
每气爪夹头行程 3 … 7 mm
每气爪夹头输出力 22到63 N
位置感测
FESTO平行气爪 自 对 中, 内 抓 取 或 外 抓 取, 位 置 感 测

技术参数 - FESTO平行气爪 HGPC-20-A - 539271

特性  特性
尺寸  20
每个气爪夹头的行程  7 mm
大复位精度  <= 0.2 mm
摆动气爪ax,ay轴向上的大反冲力  0 deg
气爪夹头在Sz方向上的大反冲  0 mm
旋转对称  <= 0.2 mm
气爪手的重复精度  <= 0.05 mm
气爪指的数量  2
装配位置  任何
工作模式  双作用
气爪功能  平行
设计结构  斜面板
有导向的动作顺序
位置检测  用于接近式传感器
6bar时的总动力,打开  126 N
6bar时的总动力,关闭  126 N
工作压力  2 - 8 bar
气爪的大工作频率  4 Hz
6 bar时的小打开时间  90 ms
6 bar时的小关闭时间  90 ms
工作介质  干燥压缩空气，经润滑或未经润滑
耐腐蚀等级 CRC  2
环境温度  5 - 60 °C
6 bar时每个气爪夹头的夹紧力, 打开  63 N
6 bar时每个气爪夹头的夹紧力, 关闭  63 N
转动惯量  0.272 kgcm2
气爪夹头静态时Fz的大扭矩  120 N
气爪静态时Mx的大扭矩  5 Nm
气爪夹头静态时My的大扭矩  5 Nm
气爪静态时的Mz轴向大扭矩  5 Nm
用于导向元件的润滑周期  10,000,000 Mio SP
产品重量  473 g
安装类型  内螺纹和定位轴套
气动连接  M5
材料备注  不含有黄铜和PTFE
外壳的材料信息  牙铸锌
经过喷涂
气爪夹头的材料信息  高合金钢, 耐腐蚀
