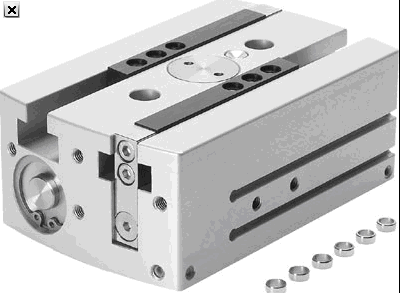

FESTO平行气爪 HGPL

规格14, 25, 40 mm
每气爪夹头行程 40 … 80 mm
输每气爪夹头出力 60到605 N
位置感测
festo平行气爪 坚固，采用长行程

技术参数 - festo平行气爪 HGPL-25-40-A - 535854

特性  特性
尺寸  25
每个气爪夹头的行程  40 mm
大复位精度  < 0.2 mm
摆动气爪ax,ay轴向上的大反冲力  < 0.2 deg
气爪夹头在Sz方向上的大反冲  < 0.05 mm
旋转对称  <= 0.2 mm
气爪手的重复精度  < 0.03 mm
气爪指的数量  2
装配位置  任何
工作模式  双作用
气爪功能  平行
设计结构  双活塞
导向
活塞滑块
T-形
齿轮齿条机构
位置检测  用于接近式传感器
6bar时的总动力,打开  360 N
6bar时的总动力,关闭  480 N
工作压力  3 - 8 bar
气爪的大工作频率  < 1 Hz
6 bar时的小打开时间  194 ms
6 bar时的小关闭时间  192 ms
工作介质  干燥压缩空气，经润滑或未经润滑
耐腐蚀等级 CRC  2
环境温度  5 - 60 °C
6 bar时每个气爪夹头的夹紧力, 打开  180 N
6 bar时每个气爪夹头的夹紧力, 关闭  240 N
转动惯量  18.88 kgcm2
气爪夹头静态时Fz的大扭矩  1,500 N
气爪静态时Mx的大扭矩  100 Nm
气爪夹头静态时My的大扭矩  60 Nm
气爪静态时的Mz轴向大扭矩  70 Nm
用于导向元件的润滑周期  5 Mio SP
产品重量  1,400 g
安装类型  内螺纹和定位轴套
带通孔和定位轴套
气动连接  M5
材料备注  不含有黄铜和PTFE
外壳的材料信息  铝
光滑处理
气爪夹头的材料信息  钢
硬化处理
