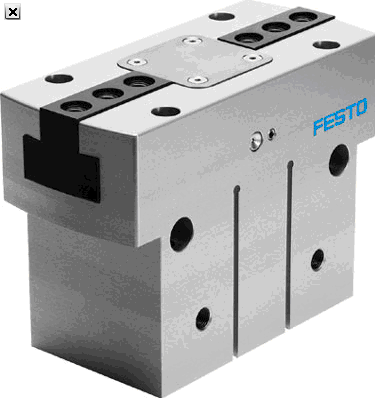

FEST0平行气爪 HGPT

带有气爪手指的气爪，无论气爪手指数量的多少都能执行直线动作(2和3-点气爪).
规格16, 20, 25, 35, 40, 50, 63 mm
每气爪夹头行程 3 … 16 mm
每气爪夹头输出力 36到825 N
位置感测
管路连接自密封系统

技术参数 - FESTO平行气爪 HGPT-25-A - 535864


  特性  特性
尺寸  25
每个气爪夹头的行程  6 mm
大复位精度  <= 0.2 mm
摆动气爪ax,ay轴向上的大反冲力  <= 0.1 deg
气爪夹头在Sz方向上的大反冲  <= 0.02 mm
旋转对称  <= 0.2 mm
气爪手的重复精度  <= 0.04 mm
气爪指的数量  2
装配位置  任何
工作模式  双作用
气爪功能  平行
设计结构  斜面板
有导向的动作顺序
位置检测  用于接近式传感器
6bar时的总动力,打开  220 N
6bar时的总动力,关闭  200 N
工作压力  3 - 8 bar
工作压力，密封空气  0 - 0.5 bar
气爪的大工作频率  <= 3 Hz
6 bar时的小打开时间  30 ms
6 bar时的小关闭时间  33 ms
工作介质  干燥压缩空气，经润滑或未经润滑
环境温度  5 - 60 °C
6 bar时每个气爪夹头的夹紧力, 打开  110 N
6 bar时每个气爪夹头的夹紧力, 关闭  100 N
转动惯量  1.263 kgcm2
气爪夹头静态时Fz的大扭矩  500 N
气爪静态时Mx的大扭矩  30 Nm
气爪夹头静态时My的大扭矩  25 Nm
气爪静态时的Mz轴向大扭矩  15 Nm
用于导向元件的润滑周期  5,000,000 Mio SP
产品重量  361 g
安装类型  可选
带通孔和开槽销
带内螺纹和销钉
气动接口，密封空气  M5
气动连接  M5
材料备注  不含有黄铜和PTFE
盖帽的材料信息  高合金钢, 耐腐蚀
外壳的材料信息  铝
有COMPCOTE镀层
气爪夹头的材料信息  钢
硬化处理
