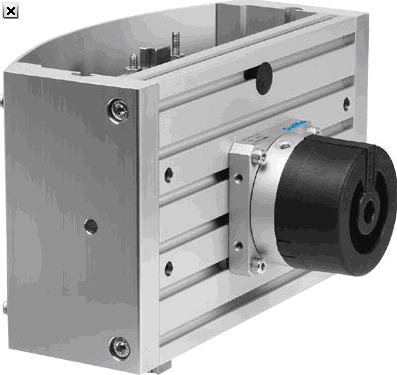

FESTO抓取模块 HSP

规格12, 16, 25 mm
行程 Y-行程 52 … 170 mm
行程 Z-行程 20到70 mm
工作行程 5到25 mm
有效负载 0到1600 g
输出力 40到65 N
循环时间 0.6到1 s
带气驱动器
带驱动轴，不带驱动单元
抓取模块 带摆动驱动器和防护盖

技术参数 - FESTO抓取模块 HSP-12-AP-SD - 533600

特性  特性
尺寸  12
Y轴向上的行程  52 - 68 mm
Z 轴向上的行程  20 - 30 mm
Z 方向上的行程，工作行程  15 mm
缓冲  CC: 两端带液压缓冲器
软特性
装配位置  导轨
垂直
工作模式  双作用
设计结构  十字交叉导向
摆动模块
有导向的动作顺序
位置检测  用于接近式传感器
防止扭转/导向  十字交叉导向
工作压力  4 - 8 bar
短循环周期  0.6 s
重复精度  +/-0,01 mm
工作介质  压缩空气，经过滤，未润滑
过滤、已润滑的压缩空气
环境温度  0 - 60 °C
Mx动态时的大扭矩  1.1 Nm
Mx为静态时的大扭矩  5 Nm
My动态时的大扭矩  1.1 Nm
My为静态时的大扭矩  5 Nm
Mz动态时的大扭矩  1.1 Nm
Mz 为静态时的大扭矩  5 Nm
6 bar时的理论作用力  40 N
产品重量  2,600 g
前面单元的安装  带通孔
安装类型  带通孔
带沟槽螺母
气动连接  M5
材料备注  不含有黄铜和PTFE
底座的材料信息  锻造铝合金
十字导轨的材料信息  热处理钢
侧向元件的材料信息  锻造铝合金
