产品名称:FESTO直线坐标气缸 HMPL

产品型号:HMPL

产品特点:

FESTO直线坐标气缸 HMPL的详细资料:

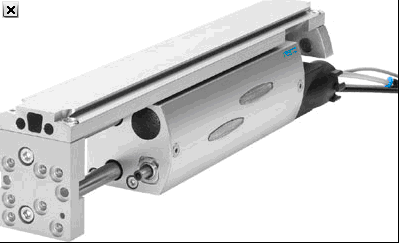

FESTO直线坐标气缸 HMPL

直径 12, 16, 20 mm
行程 30 … 200 mm
输出力 51 … 158 N
位置感测
液压缓冲器
循环球轴承导向
用于抓取和装配技术的系统产品

技术参数 - FESTO直线坐标气缸 HMPL-16- - - 191182


  特性  特性
行程  50 - 160 mm
活塞直径  16 mm
驱动单元的运作模式  连接轭
缓冲  液压缓冲器, 软性特征曲线
装配位置  任何
导向  循环滚珠轴承导向
设计结构  导向
Yoke 动力学
活塞杆
多可实现的中间位置数量  1
位置检测  用于接近式传感器
Variants  KP: 活塞杆夹紧单元

工作压力  4 - 8 bar
高速度,推进  <= 1.7 m/s
高速度,回缩  <= 1.6 m/s
大行程时间  <= 400 ms
重复精度  < 0,02 mm
工作模式  双作用
工作介质  过滤压缩空气
耐腐蚀等级 CRC  1
声压等级  57 dB(A)
环境温度  0 - 60 °C
缓冲长度  10 mm
6 bar时的理论作用力,回复行程  121 N
6 bar时的理论作用力,进程  104 N
气动连接  QSM-4
材料备注  不含有黄铜和PTFE
盖子的材料信息  锻造铝合金
阳极氧化处理
密封件的材料信息  NBR
PUR
材料信息, 前侧版  锻造铝合金
阳极氧化处理
材料信息,导向杆  高合金钢, 耐腐蚀
外壳的材料信息  锻造铝合金
阳极氧化处理
