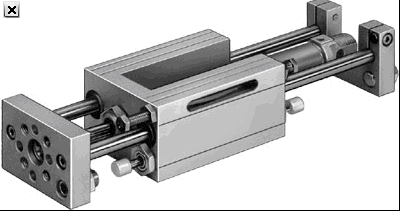

FESTO带导杆的驱动器导向驱动单元 SLE

直径 10, 16, 20, 25, 32, 40, 50 mm
行程 10 … 500 mm
输出力 47 … 1 178 N
位置感测
循环球轴承导向.
直线驱动单元 可配置
技术参数 - 直线驱动单元 SLE-40- -KF-A - 150094




  特性  特性
行程  10 - 500 mm
活塞直径  40 mm
驱动单元的运作模式  连接轭
缓冲  液压缓冲器, 硬性特征曲线
装配位置  任何
导向  循环滚珠轴承导向
设计结构  导向
位置检测  用于电感式传感器
用于接近式传感器
工作压力  1.5 - 12 bar
工作模式  双作用
工作介质  干燥压缩空气，经润滑或未经润滑
耐腐蚀等级 CRC  0
环境温度  -20 - 80 °C
6 bar时的理论作用力，回复行程  633 N
6 bar时的理论作用力，进程  754 N
0 mm行程时的移动质量  2,200 g
每10 mm 行程所增加的重量  85 g
0 mm行程时的基本重量  6,175 g
每 10 mm 行程的附加质量系数  49 g
气动连接  G1/4
盖子的材料信息  铸铝
密封件的材料信息  PA
外壳的材料信息  铝
活塞杆的材料信息  高合金钢, 耐腐蚀
