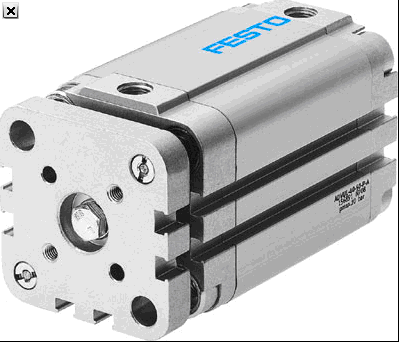

FESTO带导杆的驱动器紧凑型气缸 ADVUL

直径 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 mm
行程 1 … 400 mm
输出力 68 … 4 712 N
位置感测
固定缓冲.
紧凑型气缸 位置感测， 带防止活塞转动的导柱
技术参数 - 紧凑型气缸 ADVUL-32-10-P-A - 156875




  特性  特性
行程  10 mm
活塞直径  32 mm
缓冲  P: 两端带弹性缓冲环/板
装配位置  任何
活塞杆末端  阴螺纹
设计结构  活塞
活塞杆
位置检测  用于接近式传感器
Variants  单端活塞杆
防止扭转/导向  带轭导向杆
工作压力  1 - 10 bar
工作模式  双作用
工作介质  干燥压缩空气，经润滑或未经润滑
耐腐蚀等级 CRC  2
环境温度  -20 - 80 °C
在终端位置的冲击能量  0.4 J
6 bar时的理论作用力，回复行程  415 N
6 bar时的理论作用力，进程  483 N
安装类型  可选
带通孔
带附件
气动连接  G1/8
柱(头)螺栓的材料信息  高合金钢, 耐腐蚀
盖子的材料信息  锻造铝合金
动态密封的材料信息  TPE-U(PU)
NBR
活塞杆的材料信息  高合金钢, 耐腐蚀
气缸缸筒的材料信息  锻造铝合金
