产品名称：FESTO带导杆的驱动器 紧凑型气缸ADNGF
产品型号：ADNGF
产品特点：无
FESTO带导杆的驱动器 紧凑型气缸ADNGF的详细资料：

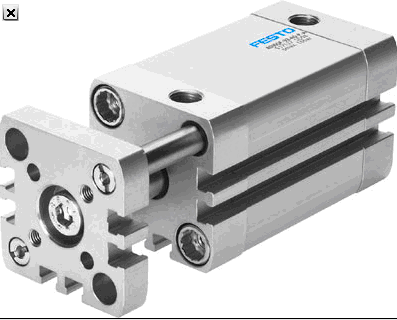

FESTO带导杆的驱动器 紧凑型气缸ADNGF
标准气缸，符合ISO 21287.
紧凑型气缸 众多配置选项供用户选择. 符合 ISO 21287, 带有普通轴承导向, 通过导向杆和轭板能确保活塞杆不发生旋转
技术参数 - 紧凑型气缸 ADNGF-32- - - 537127
特性 特性
行程 5 - 300 mm
活塞直径 32 mm
基于标准 ISO 21287
缓冲 P: 两端带弹性缓冲环/板
装配位置 任何
设计结构 活塞
活塞杆
型材缸筒
位置检测 用于接近式传感器
Variants EX: EX 防爆等级 (ATEX)
S2: 双出活塞杆型
耐热密封型，温度达 150?C
TL: 激光焊接标牌
防止扭转/导向 带轭导向杆
工作压力 1 - 10 bar
工作模式 双作用
ATEX 种类 II 2 GD
ATEX标识 II 2 GD c T4 T120°C
ATEX环境温度 -20°C <= Ta <= +60°C
工作介质 干燥压缩空气，经润滑或未经润滑
CE 符号 (参见符合的标准) 根据 EU-Ex 防爆指导原则 (ATEX)
耐腐蚀等级 CRC 2
环境温度 -20 - 120 °C
在终端位置的冲击能量 0.4 J
6 bar时的理论作用力，回复行程 415 N
6 bar时的理论作用力，进程 483 N
0 mm行程时的移动质量 122 g
每10 mm 行程所增加的重量 38 g
0 mm行程时的基本重量 327 g
每 10 mm 行程的附加质量系数 17 g
气动连接 G1/8
盖子的材料信息 锻造铝合金
阳极氧化处理
密封件的材料信息 TPE-U(PU)
活塞杆的材料信息 高合金钢
气缸缸筒的材料信息 锻造铝合金
光滑处理
