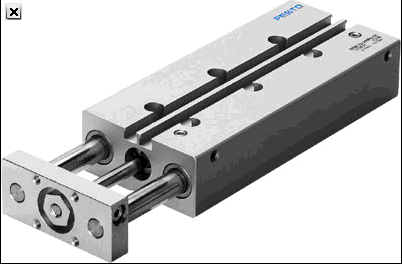

FESTO带导杆的驱动器 中型导向驱动器 DFM

直径 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 mm
行程 10 … 400 mm
输出力 68… 4,712 N
位置感测
固定/可调缓冲
普通轴承导向
循环球轴承导向.
导向气缸 内 置 导 轨
技术参数 - 导向气缸 DFM-12-40-P-A-GF - 170828




  特性  特性
从工作负载到连接板的重力中心距  25 mm
行程  40 mm
活塞直径  12 mm
驱动单元的运作模式  连接轭
缓冲  P: 两端带弹性缓冲环/板
装配位置  任何
导向  普通轴承导向
设计结构  导向
位置检测  用于接近式传感器
工作压力  2 - 10 bar
高速度  0.8 m/s
工作模式  双作用
工作介质  干燥压缩空气，经润滑或未经润滑
耐腐蚀等级 CRC  2
环境温度  -20 - 80 °C
在终端位置的冲击能量  0.09 Nm
大扭矩Mx  0.65 Nm
在规定的距离xs，大有用负载和行程的函数关系  31 N
6 bar时的理论作用力，回复行程  51 N
6 bar时的理论作用力，进程  68 N
移动质量  231 g
产品重量  494 g
其它可用接口  参见产品图纸
气动连接  M5
盖子的材料信息  锻造铝合金
密封件的材料信息  NBR
外壳的材料信息  锻造铝合金
活塞杆的材料信息  高合金钢, 耐腐蚀
