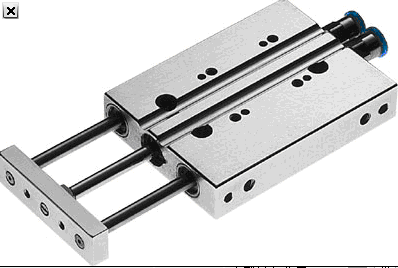

FESTO带导杆的驱动器 微型导向驱动器 DFC系列
小型导向单元 用 于 非 接 触 式 感 测, 带 滑 动 导 轨. 供 货 包 括 传 感 器 支 架

直径 4, 6, 10 mm
行程 5 … 30 mm
输出力 7,5 … 47 N
位置感测
固定缓冲
普通轴承导向
循环球轴承导向.
技术参数 - 小型导向单元 DFC-6-15-P-A-GF - 189457




  特性  特性
从工作负载到连接板的重力中心距  10 mm
行程  15 mm
活塞直径  6 mm
驱动单元的运作模式  连接轭
缓冲  P: 两端带弹性缓冲环/板
装配位置  任何
导向  普通轴承导向
设计结构  导向
位置检测  用于接近式传感器
工作压力  1.5 - 10 bar
高速度  1 m/s
工作模式  双作用
工作介质  干燥压缩空气，经润滑或未经润滑
耐腐蚀等级 CRC  2
环境温度  -5 - 60 °C
在终端位置的冲击能量  0.008 Nm
大扭矩Mx  0.1 Nm
在规定的距离xs，大有用负载和行程的函数关系  4.8 N
6 bar时的理论作用力，回复行程  12.5 N
6 bar时的理论作用力，进程  17 N
移动质量  8.8 g
0 mm行程时的移动质量  8.8 g
产品重量  39 g
每 10 mm 行程的附加质量系数  2.8 g
气动连接  M3
盖子的材料信息  锻造铝合金
密封件的材料信息  NBR
外壳的材料信息  锻造铝合金
活塞杆的材料信息  高合金钢, 耐腐蚀
