日本SMC增压阀VBA工作原理
点击次数:505 发布时间:2018-12-17

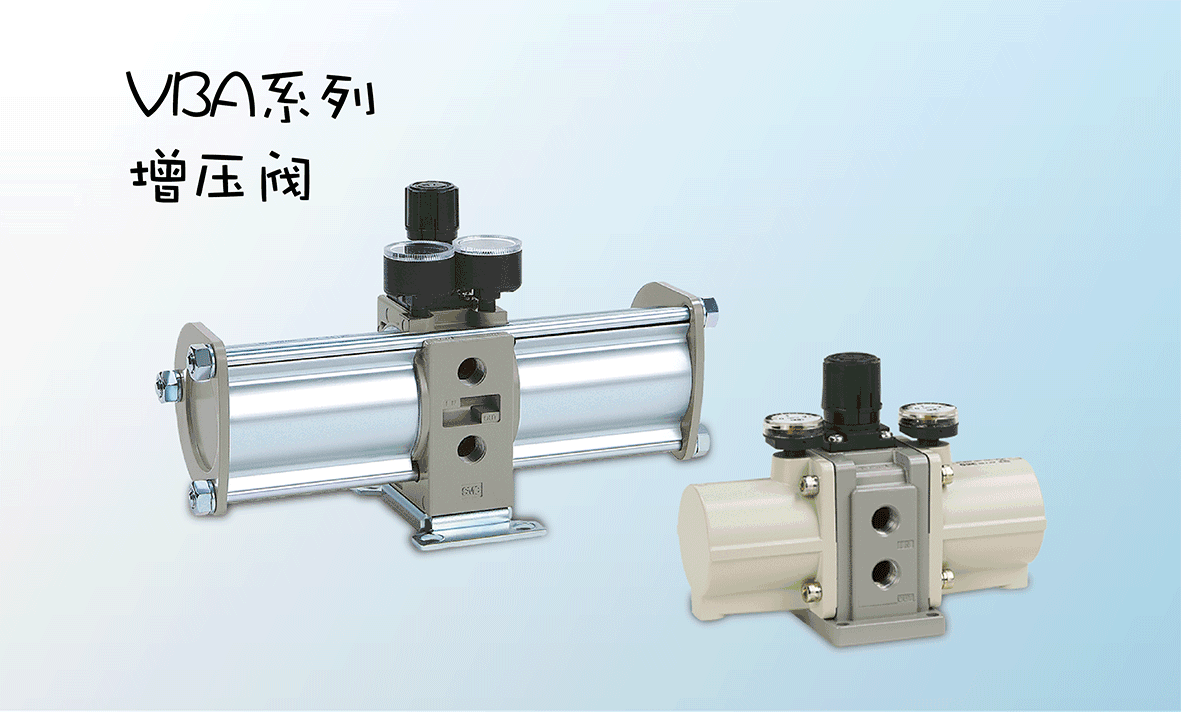

日本SMC增压阀VBA工作原理

气路中局部回路需要用到高压

气动中的“局部地区”包括:






空间小,不能配置大缸径气缸,但输出力必须确保时。






气控式远距离操作,必须增压以弥补压力损失。






需要提高气液联用缸的液压力时。






希望缩短向气罐内充气到一定压力的时间时





这种情况下,我们该怎么办?

我们只要使用增压阀,就可解决这样的问题了

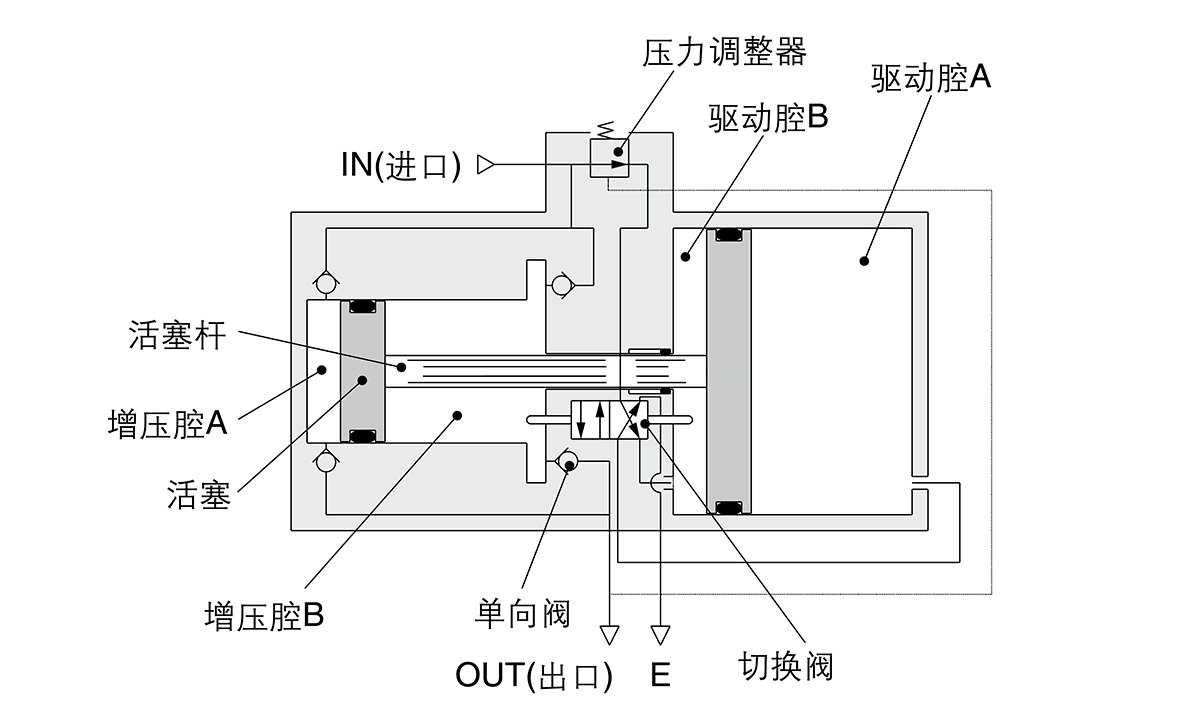

看一下增压阀的工作原理图,来更详细的了解一下。

VBA工作原理说明:



1、IN进口的空气通过单向阀通向增压腔A, B。空气经过压力调整器和切换阀到达驱动腔B后,驱动腔B和增压腔A的空气压力推动活塞运动。 在活塞运动的行程中,高压空气经过单向阀流向OUT(出口)。



2、 当活塞运动到行程终点的时候,活塞触动切换阀,转换为驱动腔B排气,驱动腔A进气的状态。这样,增压腔B和驱动腔A的压力推动活塞反向运动,将增压腔A的空气压缩增压,由OUT口排出。上述步骤循环往复,就可以在OUT口连接提供压力大于IN口压力的高压空气。



3、压力调整器通过手柄和出口压力反馈来调节驱动腔的压力,从而设定出口压力。

🔽 使用注意事项 🔽

Tips1:增压阀出口压力超过1.0MPa,应确认接头、气管、气阀的压力规格。

Tips2:可以实现2~4倍的增压,注意手柄调节。

Tips3:安装油雾器,必须安装在出气侧,出气侧也需要安装过滤装置。

Tips4:排气管必须单独配管,防止背压形成。



Tips 5:搬运时要夹持两端,绝对不要拿中间手柄搬运。
